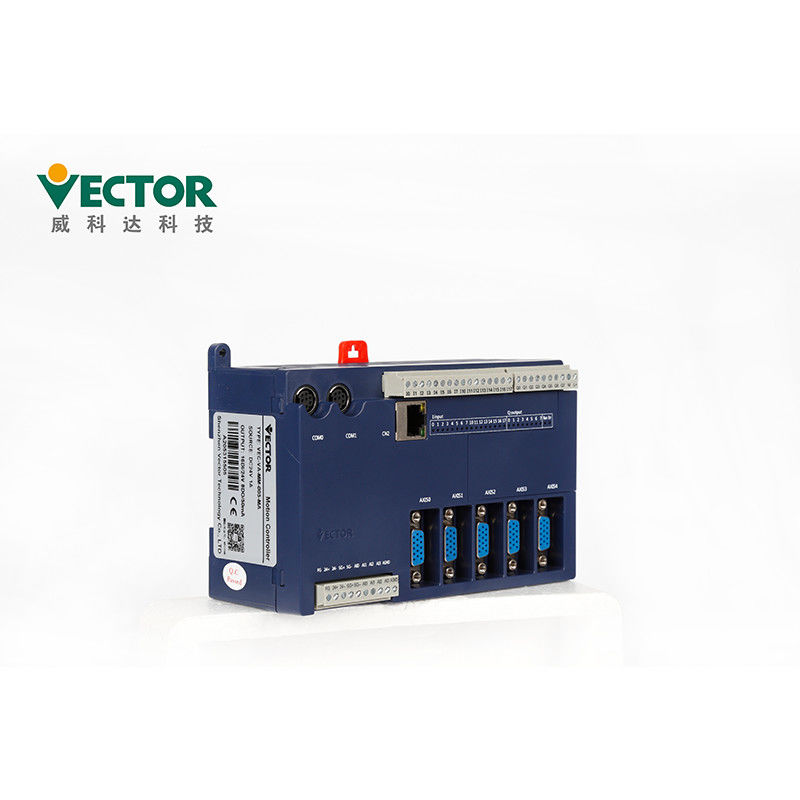

16 Di 8 ΚΆΝΟΥΝ τον ελεγκτή κινήσεων CanOpen 5 άξονα για την περιστροφική τέμνουσα μηχανή μαχαιριών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Vector |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Vec-va-βουλευτής-005-μΑ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 εξάρτηση |
|---|---|
| Τιμή: | To Be Discussed |
| Συσκευασία λεπτομέρειες: | 176*165*78mm |
| Χρόνος παράδοσης: | 3-5 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 500-1000 εξαρτήσεις το /Month |
|
Λεπτομερής ενημέρωση |
|||
| Εργαλείο προγραμματισμού: | MULTIPROG | Γλώσσα: | Iec61131-3 τυποποιημένες 5 γλώσσες |
|---|---|---|---|
| Άξονας: | 5 άξονας | Certifictaes: | CE & ROHS |
| Έλεγχος Modesion: | CanOpen/ανάλογο/σφυγμός | I/O: | 16 DI + 8 |
| Μονάδες επέκτασης: | IO, ΑΓΓΕΛΙΑ, PT100 | εφαρμογή: | Τέμνουσα μηχανή |
| Υψηλό φως: | Ελεγκτής κινήσεων 16 DI CanOpen,5 ελεγκτής κινήσεων CanOpen άξονα,8 ΚΑΝΕΤΕ τον ελεγκτή κινήσεων 5 άξονα |
||
Περιγραφή προϊόντων
MULTIPROG προγραμματίζοντας CanOpen 5 ελεγκτής κινήσεων άξονα για την περιστροφική τέμνουσα μηχανή μαχαιριών
Ο ελεγκτής κινήσεων σειράς VA χρησιμοποιεί το εργαλείο προγραμματισμού MULTIPROG και υποστηρίζει 5 προγραμματίζοντας
γλώσσες του διεθνούς προτύπου iec61131-3, που διευκολύνουν τους προγραμματιστές εφαρμογής να πάρουν
αρχισμένος. Αυτός ο ελεγκτής κινήσεων υποστηρίζει τρία είδη διεπαφών: σφυγμός, ανάλογο και CanOpen για την κίνηση
control.VA ο ελεγκτής κινήσεων σειράς έχει 5 σερβο διεπαφές υλικού άξονα, οι οποίες μπορούν να υιοθετήσουν το ανάλογο
ο έλεγχος κλειστών βρόγχων ή ο ελεγκτής κινήσεων ημι-κλείνω-βρόχων control.VA σφυγμού παρέχει μια μιας στάσης λύση,
τοπική IO επέκταση υποστηρίξεων, Ethernet, τμηματικό υποστηρίζει το σε πραγματικό χρόνο έλεγχο πολυ-στόχου, και έχει προωθήσει
και τα εύχρηστα εργαλεία προσομοίωσης, και ενσωματώνουν τους πλούσιους φραγμούς λειτουργίας ελέγχου κινήσεων (συμπεριλαμβανομένου αφιερωμένος
οι ενότητες για τη βιομηχανία), ρύθμιση παραμέτρου είναι κατάλληλες, και περιλαμβάνουν τη λείανση της ταχύτητας
κάμψτε όταν ο φραγμός λειτουργίας μεταστρέφεται. Η καμπύλη ταχύτητας της λειτουργίας εκκέντρων είναι ένα 5ο πολυώνυμο βαθμού
Καμπύλη του S ο κύκλος ελέγχου κινήσεων 6 σερβο αξόνων (συμπεριλαμβανομένου του εικονικού άξονα) είναι μικρά 500 εμείς. Αυτό το προϊόν είναι πραγματικά
ο ηγέτης στα προϊόντα ελεγκτών κινήσεων μη-λεωφορείων.
Χαρακτηριστικά γνωρίσματα προϊόντων
| Προϊόντα | Κύριος σταθμός 8 σφυγμού ελεγκτής κινήσεων άξονα |
| Εμπορικό σήμα | Διάνυσμα |
| Διαμορφώστε το αριθ. | Vec-va-SP-008-α |
| Άξονας | 8 άξονας |
| Εργαλείο Progarmming | MULTIPROG |
| Γλώσσα προγραμματισμού | Iec61131-3 |
| Μονάδες επέκτασης | IO επέκταση, ψηφιακός, αναλογικός, θερμοηλεκτρικό ζεύγος PT100, βάρος |
| Πρωτόκολλα επικοινωνίας | Σφυγμός |
Χάρι στην άριστη ανθρώπου-μηχανής διεπαφή MULTIPROG, ακριβώς μερικά εύκολα βήματα για να δημιουργήσει ένα πρόγραμμα.
Αυτό το τμήμα περιγράφει πώς να εγκαταστήσει την περιγραφή λογισμικού MULTIPROG, όλη η διεπαφή λογισμικού
στη διαμόρφωση MULTIPROG τελικής χρήσης που εισάγεται.
MULTIPROG εγκατάσταση και ξεκίνημα λογισμικού
1) Αποσυμπιέστε το αρχείο εγκαταστάσεων MULTIPROG. Το «Χ» και «το Υ» στο όνομα φακέλλων είναι αριθμοί. Κατόπιν
η αποσυμπίεση, ένα αρχείο που ονομάζεται «MULTIPROGX.XXBuiIdYYY» θα παραχθεί, δείχνοντας τον αριθμό έκδοσης
από τη συσκευασία εγκαταστάσεων. Ανοίξτε το φάκελλο, ο οποίος θα εμφανιστεί όπως φαίνεται
2) Διπλό χτύπημα για να ανοίξει «το 双击我自动安装» όπως φαίνεται
3) Στο υπερεμφανιζόμενο πλαίσιο διαλόγου, έλεγχος «δέχομαι ..........» όπως φαίνεται.
4) Επιλέξτε την πορεία εγκαταστάσεων, ο χρήστης μπορεί να την επιλέξει, να επιλέξει εδώ την προεπιλογή, χτυπά «έπειτα» όπως φαίνεται
5) Χτυπήστε Install, κατόπιν η αναμονή για την ολοκλήρωση της εγκατάστασης, η διαδικασία εγκαταστάσεων μπορεί να πάρει
κάποιος χρόνος, όπως φαίνεται.
6) Χτυπήστε «το τέρμα» για να ολοκληρώσετε την εγκατάσταση του λογισμικού προγραμματισμού MULTIPROG όπως φαίνεται.
7) Πιέστε δύο φορές το εικονίδιο για να αρχίσετε MULTIPROG. Εάν το εικονίδιο δεν εμφανίζεται στον υπολογιστή γραφείου σας, μπορείτε επίσης
χρησιμοποιήστε τις επιλογές " à λογισμικό " à " MULTIPROG 5,51 «έναρξης ΕΠΑΦΏΝ " προγράμματος " à " PHOENIX εκφράζει» για να αρχίσει.
MULTIPROG παρουσίαση διεπαφών προγραμματισμού
Μετά από να ανοίξει MULTIPROG, εσείς caNSee ότι έχει μόνο ένα κύριο όριο. Σύμφωνα με τη λειτουργία,
διαιρείται σε διαφορετικές περιοχές, όπως φαίνεται.
a. Σαφής δομή προγραμματισμού, τυποποιημένη γλώσσα προγραμματισμού
b. Διαγώνιος-σύνταξη υποστήριξης μεταξύ FBD, του LD και του IL, και μικτού του υποστήριξη προγραμματισμού
c. Υποστηρίζει iec61131-3 γλώσσες προγραμματισμού: FBD, LD, IL, ST ΚΑΙ SFC
Πρότυπο προγραμματισμού με τα πρότυπα iec61131-3
1) Το λογισμικό προγραμματισμού MULTIPROG που χρησιμοποιείται γλώσσα προγραμματισμού από τον ελεγκτή κινήσεων VA έχει μια
και δομή προγράμματος σύμφωνα με το σύστημα προγραμματισμού IEC 61131-3. Στο IEC 61131-3,
η καθιέρωση των προγραμμάτων και των έργων γίνεται στη μονάδα οργάνωσης προγράμματος (POU). Η μονάδα POU αποτελείται
από τρία μέρη: ΠΡΟΓΡΑΜΜΑ, FUNCTIONBLOCK ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ. Αντικαθιστά τους πέντε λειτουργικούς φραγμούς OB, PB, DB,
Sb και ΦΒ της παραδοσιακής γλώσσας προγραμματισμού PLC. Αποδοτικότερος και πιό συνοπτικός όπως φαίνεται.
2) Το πρότυπο λογισμικού προγραμματισμού IEC 61131-3 αντιπροσωπεύεται από μια ιεραρχική δομή, όπως φαίνεται κατωτέρω, το λογισμικό
το πρότυπο περιγράφει τη σχέση μεταξύ των διάφορων μερών, συμπεριλαμβανομένης της διαμόρφωσης, πόρος, στόχος, πρόγραμμα
η μονάδα οργάνωσης, οι σφαιρικές μεταβλητές, η I/O διαμόρφωση, κ.λπ… που προγραμματίζουν τη διαδικασία μπορούν να προγραμματίσουν ένα σύνθετο πρόγραμμα,
ή διαιρεσμένος σε διάφορες μικρές ενότητες μπορεί επίσης να είναι downloaDA ταυτόχρονα πολλαπλότητα των χωριστών προγραμμάτων, που τρέχουν,
ή το πρόγραμμα σε μια πολλαπλότητα των στόχων να εκτελεσθεί, να βελτιωθεί το διαμορφώσιμο και η λειτουργική αποδοτικότητα διαδικασιών όπως φαίνεται.

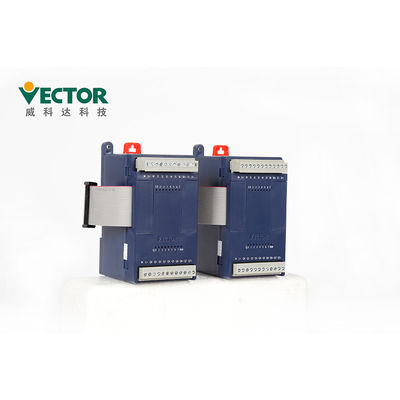

Μονάδες επέκτασης
Η ενότητα επέκτασης οικοδεσποτών IO του ελεγκτή κινήσεων Vikeda έχει κυρίως 8IO, 16I και 16O. 8IO σημαίνει ότι
η ενότητα επέκτασης έχει 8 ψηφιακούς λιμένες εισαγωγής και 8 ψηφιακούς λιμένες παραγωγής (παραγωγή τύπων κρυσταλλολυχνιών) 16I σημαίνει αυτός
η ενότητα επέκτασης έχει 8 ψηφιακούς λιμένες εισαγωγής και 8 ψηφιακούς λιμένες παραγωγής (παραγωγή κρυσταλλολυχνιών). 16 DI ports 16O
σημαίνει ότι η ενότητα επέκτασης έχει 16 ΝΑ ΚΑΝΟΥΝ τους λιμένες (παραγωγή κρυσταλλολυχνιών) μεταξύ τους, τα Di και μπορούν να επιλεχτούν
μέσω των αλτών στον οικοδεσπότη ελεγκτών κινήσεων για τους τύπους να επιλέξει NPN και PNP
Η θερμοκρασία του περιβάλλοντος όπου αυτό το προϊόν χρησιμοποιείται είναι -10°C σε +40°C. Για τη μακροπρόθεσμη εργασία,
συνιστάται η περιβαλλοντική θερμοκρασία να είναι κάτω από +40°C. Εάν η περιβαλλοντική θερμοκρασία υπερβαίνει
+40°C, παρακαλώ το τοποθετήστε σε μια καλά-αερισμένη θέση για να εξασφαλίσετε αξιοπιστία προϊόντων. Εάν αυτό το προϊόν εγκαθίσταται
ένα κιβώτιο διανομής, το μέγεθος και οι όροι εξαερισμού του κιβωτίου διανομής πρέπει να είναι τέτοιο που όλοι εσωτερικοί
οι ηλεκτρονικές συσκευές δεν εκτίθενται στον κίνδυνο, και προσοχή πρέπει να δοθεί εάν
η δόνηση της μηχανής έχει επιπτώσεις στις ηλεκτρονικές συσκευές του κιβωτίου διανομής. Επιπλέον,
οι όροι χρησιμοποίησης περιλαμβάνουν τα εξής:
⑴Θέσεις χωρίς υψηλός-θέρμανση των συσκευών
⑵Θέσεις χωρίς σταγονίδια νερού, ατμό, σκόνη και ελαιούχο σκόνη
⑶Τοποθετεί όπου δεν υπάρχει κανένα διαβρωτικό, εύφλεκτο αέριο ή υγρό
⑷Θέσεις χωρίς επιπλέοντα μόρια σκόνης και μετάλλων
⑸Μια σταθερή και δόνηση-ελεύθερη θέση
⑹Μια θέση χωρίς ηλεκτρομαγνητική παρέμβαση θορύβου.
Διαφορετικές μονάδες και λειτουργίες επέκτασης
| Πρότυπο | Λειτουργία |
| Vec-va-πρώην-8IO | 8-κανάλι ψηφιακή εισαγωγή, ψηφιακή ενότητα παραγωγής 8 καναλιών ο τύπος παραγωγής είναι παραγωγή κρυσταλλολυχνιών |
| Vec-va-πρώην-16I | ψηφιακή ενότητα εισαγωγής 16 |
| Vec-va-πρώην-16O | 16 ψηφιακές ενότητες παραγωγής ο τύπος παραγωγής είναι παραγωγή κρυσταλλολυχνιών |
| Vec-va-πρώην-4xa-β | 4 κανάλια της εισαγωγής ΑΓΓΕΛΙΩΝ, 4 κανάλια της ενότητας παραγωγής DA το ψήφισμα είναι 12bit, η εισαγωγή ΑΓΓΕΛΙΏΝ μπορεί να διαμορφωθεί σε 0~5V, 0~10V, ±10V και 0~20mA μέσω του λογισμικού, παραγωγή DA μπορεί να διαμορφωθεί σε 0~5V, 0~10V, ±10V |
| Vec-va-πρώην-4pt-β | 4-τρόπος τριών καλωδίων ενότητα εισαγωγής PT100 σειρά θερμοκρασίας -200~+600℃, σταθερή τρέχουσα κίνηση πηγής 1mA, ακρίβεια μέτρησης 0.1℃ |
| Vec-va-πρώην-4tc-β | 4-κανάλι ενότητα εισαγωγής θερμοηλεκτρικών ζευγών υποστηρίζει μέχρι 8 τύπους θερμοηλεκτρικών ζευγών, σπασμένη ανίχνευση ζευγών, ακρίβεια μέτρησης 0.1℃ |
| Vec-va-πρώην-2wt-β | 2-κανάλι ενότητα ζυγίσματος οι πολλαπλάσιες τιμές χαρακτηριστικών γνωρισμάτων είναι προαιρετικές, υψηλής ευκρίνειας δειγματοληψία 24bit |
Συσκευασία και ναυτιλία
| Λεπτομέρειες συσκευασίας του ελεγκτή κινήσεων | |||||
| Προϊόντα | VA κίνηση | VA επέκταση | Κίνηση του VE | Επέκταση του VE (32) | Επέκταση του VE (76) |
| Ctn. Μέγεθος | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Χρόνος παράδοσης
| Ποσότητα | 1-5 εξαρτήσεις | 50-100 εξαρτήσεις | 200-500 εξαρτήσεις |
| Χρόνος παράδοσης | Μέσα σε 3 ημέρες | 5-10 ημέρες | 15-25 ημέρες |
1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
Πιστοποιητικά CE & ROHS
