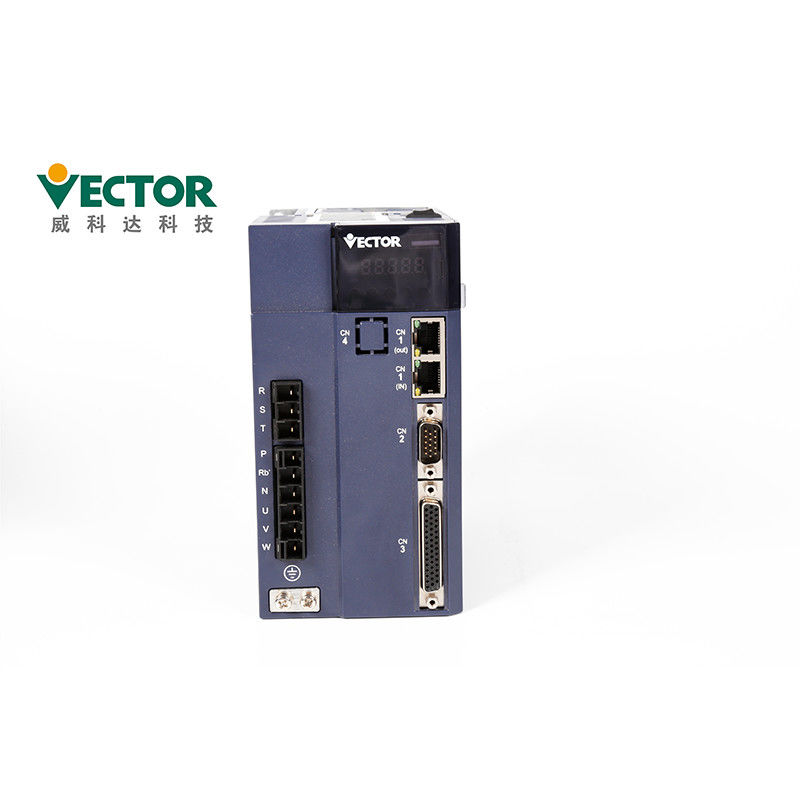

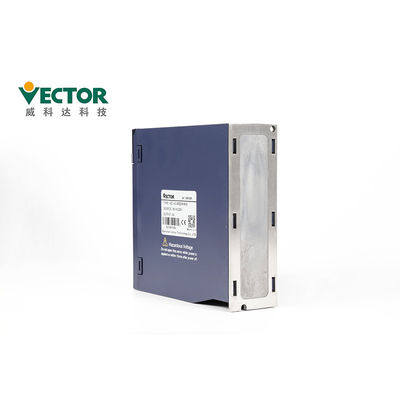

2.2KW μικρός σερβο ενισχυτής σερβο μηχανών Drive για τη χημική ουσία που διαμορφώνει τη μηχανή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Vector |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Vec-vc-01223h-μ-ε |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 εξάρτηση |
|---|---|
| Τιμή: | To Be Discussed |
| Συσκευασία λεπτομέρειες: | 280*208*78mm, 375*290*155mm |
| Χρόνος παράδοσης: | 3-5 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 500 εξαρτήσεις/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Τάση: | 220V | Δύναμη: | 2.2Kw |
|---|---|---|---|
| Φάση: | Ενιαίος/τριφασικός | Πρωτόκολλα επικοινωνίας: | CanOpen/Ethercat/Modbus |
| ΚΩΔΙΚΟΠΟΙΗΤΗΣ: | απόλυτος κωδικοποιητής 17/23bit Tamagawa | Εκτιμημένο ρεύμα: | 12A |
| Εισόδου-εξόδου: | Σφυγμός/ανάλογο | Τρόπος ελέγχου: | Ροπή/θέση/ταχύτητα |
| εφαρμογή: | Χημική μηχανή διαμόρφωσης | Όνομα προϊόντων: | Σερβο Drive 2.2kW για τη χημική ουσία που διαμορφώνει τη μηχανή |
| Υψηλό φως: | Μικρό σερβο Drive CE,2.2KW μικρό σερβο Drive,2.2KW ενισχυτής σερβο μηχανών |
||
Περιγραφή προϊόντων
Σερβο μηχανή εναλλασσόμενου ρεύματος, σερβο Drive 380V 5.5kW για τη φορμάροντας μηχανή χαρτονιού ΚΑΠ
Σερβο Drive 2.2kW για τη χημική ουσία που διαμορφώνει τη μηχανή
Δύναμη εναλλασσόμενου ρεύματος 2.2KW
Ενιαίο/τριφασικό 220V
Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου θέσης/ταχύτητας/ροπής
απόλυτος κωδικοποιητής 17/23bit Tamagawa
Περιγραφή προϊόντων
| Όνομα προϊόντων | Drive σερβο μηχανών εναλλασσόμενου ρεύματος για την υφαντική μηχανή |
| Εμπορικό σήμα | Διάνυσμα |
| Διαμορφώστε το αριθ. | Vec-vc-01223hc-μ-ε |
| Δύναμη | 2.2KW |
| Εισόδου-εξόδου | Σφυγμός/ανάλογο |
| Τάση | 220V |
| Φάση | Ενιαίος/τριφασικός |
| Εκτιμημένο ρεύμα | 12A |
| Πρωτόκολλα επικοινωνίας | Modbus/CanOpen/EtherCAT |
| Κωδικοποιητής | απόλυτος κωδικοποιητής 17/23bit Tamagawa |
| Εισαγωγή εντολής σφυγμού | Τύπος σφυγμού | Διαφορική εισαγωγή, ανοικτός συλλέκτης |
| Φάσμα συχνότητας | Διαφορική εισαγωγή: 0-500kHz, πλάτος σφυγμού μεγαλύτερο από 1us Ανοικτός συλλέκτης: 0-300kHz, πλάτος σφυγμού μεγαλύτερο από 2.5us |
|
| Τρόπος σφυγμού | σφυγμός + κατεύθυνση Αβ pluses CW+CCW | |
| Αναλογική εισαγωγή | Σειρά τάσης | -10V σε 10V |
| Σύνθετη αντίσταση εισαγωγής | 10kΩ | |
| Μέγιστη συχνότητα | 1.5kHz | |
| DI/DO τύπος διεπαφών | NPN/PNP | |
| Επικοινωνία | Modbus/CANopen/EtherCAT | |
Προφυλάξεις εγκατάστασης
| Εγκατάσταση Περιβάλλον Απαιτήσεις |
Ατμοσφαιρική πίεση | 86~106kPa |
| Υγρασία Mbient | 0~55℃ | |
| Περιβαλλοντική θερμοκρασία | 0~90%RH | |
| Εκτίμηση IP | IP20 | |
| Δόνηση | 0~4.9m/s^2 |
Η επιτροπή περιέχει 8 κουμπιά και 5 ψηφιακούς σωλήνες. Μόνο 5 των 8 κουμπιών μπορούν να χρησιμοποιηθούν, και
υπόλοιπος 3 κουμπιά που διατηρούνται. Οι γενικές λειτουργίες των πέντε κουμπιών παρουσιάζονται στον πίνακα κατωτέρω.
| Βασικό όνομα | Βασική λειτουργία |
| PAR/ALM | διακόπτης τρόπου, επιστροφή στις προηγούμενες επιλογές |
| ▲(προσθέστε) | λάμποντας αξία κομματιών αύξησης του ψηφιακού σωλήνα των οδηγήσεων |
| ▼(Δεκέμβριος) | Λάμποντας αξία ψηφίων μείωσης του ψηφιακού σωλήνα των οδηγήσεων |
| STOP/RST | Κινεί το να αναβοσβήσει σωλήνα των οδηγήσεων προς το αριστερό ελέγχει τη υψηλή αξία των στοιχείων περισσότερο από 5 μπιτ Αναστοιχειοθέτηση ελαττωμάτων εκτελέστε Fn τη λειτουργία |
| RD/WT | ανάγνωσεις-γραφής τιμές παραμέτρου εισάγετε fn τη σελίδα |
Προφυλάξεις συντήρησης και επιθεώρησης
●μην αλλάξτε την καλωδίωση ενώ η δύναμη είναι ανοικτή, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία ή τον τραυματισμό.
●παρακαλώ εκτελέστε την καλωδίωση ή την επιθεώρηση από τους επαγγελματικούς τεχνικούς, διαφορετικά αυτό
μπορέστε να προκαλέσετε τη ηλεκτροπληξία ή την αποτυχία προϊόντων.
●παρακαλώ ελέγξτε τη δύναμη αφότου είναι κλειστή η δύναμη για τουλάχιστον 5 λεπτά. Ακόμα κι αν η δύναμη κλείνεται,
η υψηλή τάση μπορεί να παραμείνει μέσα στη σερβο κίνηση. Επομένως, μην αγγίξτε το τερματικό δύναμης μέσα
5 λεπτά αφότου κλείνεται η δύναμη, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία.
●κατά την αντικατάσταση της σερβο κίνησης, παρακαλώ υποστηρίξτε τις σερβο παραμέτρους χρηστών οδηγών πριν
η αντικατάσταση, και μεταφέρει το στήριγμα στη νέα σερβο κίνηση, και ξαναξεκινά έπειτα τη λειτουργία,
διαφορετικά η μηχανή μπορεί να βλαφθεί.
Εξαρτήματα:
| Βοηθητικό όνομα | Εικόνα | ||
| Ανταλλακτικά Satandard | Τερματικό δύναμης | |
Προσαρμοστείτε σε E1, κίνηση δομών E2 |
| Cn3 βούλωμα κωδικοποιητών | Βούλωμα κωδικοποιητών από την πλευρά οδηγών | ||
| Cn4 τελικό βούλωμα ελέγχου | Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών | ||
| Γραμμή σύνδεσης κωδικοποιητών | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Ηλεκτροφόρο καλώδιο | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Γραμμή ελέγχου κίνησης | Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού | ||
| Αγοράζοντας ανταλλακτικά | USB στο καλώδιο προσαρμοστών RS232 | Εάν είναι απαραίτητο, μόνη αγορά | |
| Γραμμή επικοινωνίας Ethernet | Εάν είναι απαραίτητο, μόνη αγορά |
Πιστοποιητικά
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1
μεταβλητό σύστημα οδηγών ταχύτητας ηλεκτρικό), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητική συμβατότητα
πρότυπα και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.
Ποιότητα που ελέγχει:
Τέσσερις φορές δοκιμή παραγωγής
Δύο φορές 24 hoursTesting
100% επιθεώρηση πρίν στέλνει
Χρόνος παράδοσης και στέλνοντας τρόπος
1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
| Λεπτομέρειες συσκευασίας του σερβο Drive | |||
| Προϊόντα | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Μέγεθος | 280*208*78 | 280*208*112 | 375*290*155 |
