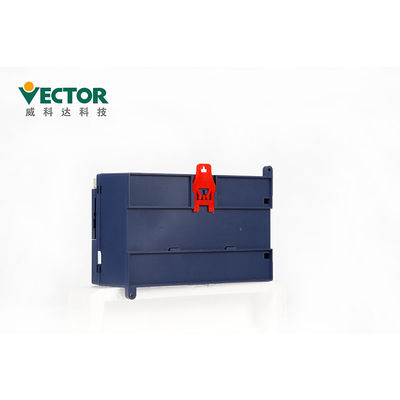

Iec61131-3 τυποποιημένος κύριος σταθμός CanOpen συσκευών ελεγκτών κινήσεων 5 άξονα

Iec61131-3 τυποποιημένος κύριος σταθμός 5 CanOpen ελεγκτής κινήσεων άξονα για την τέμνουσα μηχανή

Ο ελεγκτής κινήσεων σειράς VA χρησιμοποιεί το εργαλείο προγραμματισμού MULTIPROG και υποστηρίζει 5 προγραμματίζοντας

γλώσσες του διεθνούς προτύπου iec61131-3, που διευκολύνουν τους προγραμματιστές εφαρμογής να πάρουν

αρχισμένος. Αυτός ο ελεγκτής κινήσεων υποστηρίζει τρία είδη διεπαφών: σφυγμός, ανάλογο και CanOpen για την κίνηση

έλεγχος. Αυτό το προϊόν είναι πραγματικά ο ηγέτης στα προϊόντα ελεγκτών κινήσεων μη-λεωφορείων.

Χαρακτηριστικά γνωρίσματα προϊόντων

Απόδοση:

Ικανότητα επεξεργασίας σήματος - ισχυρή ικανότητα υπολογισμού του ΒΡΑΧΙΟΝΑ, άριστο μεγάλο σήμα FPGA

ικανότητα επεξεργασίας Ταχύτητα λειτουργίας - ο κύκλος λειτουργίας του άξονα 6 διαρκεί μόνο 500 μικροδευτερόλεπτα.

Ισχυρές λειτουργίες ελέγχου κινήσεων

1. Ο φραγμός λειτουργίας ελέγχου κινήσεων προσαρμόζεται σε PLCOPEN2.0, υποστηρίζει επίσης CNC τους φραγμούς λειτουργίας

2. Η λειτουργία τραντάγματος υποστήριξης, έθεσε το ποσοστό αλλαγής της επιτάχυνσης/της επιβράδυνσης Λειτουργία τρόπου απομονωτών υποστήριξης,

    μαλακότερη καμπύλη κινήσεων.

3. Παρέχετε τους ειδικούς φραγμούς λειτουργίας για μερικές βιομηχανίες, βελτιστοποιήστε τις λύσεις, και καταστήστε την εφαρμογή περισσότεροι

    κατάλληλος και αποδοτικός:

Διανυσματική εστίαση στην παροχή των γενικών λύσεων για τους πελάτες. Έχουμε προσαρμόσει τις ειδικές ενότητες για

πελάτες για τη βιομηχανία, όπως: ειδικές ενότητες για τον εξοπλισμό μετα-Τύπου, ειδικές ενότητες για την οδήγηση

σίτιση εγγράφου ακρών, κόβοντας ενότητες, και απόλυτη ενότητα κινήσεων για το βαρύ φορτίο αδράνειας και ούτω καθεξής. Η χρήση

από τις αφιερωμένες ενότητες καθιστά την αίτηση των ελεγκτών κινήσεων ευκολότερη και αποδοτικότερη.

Γλώσσα προγραμματισμού:

MULTIPROG υποστηρίζει το IL, ST, FBD, LD, γλώσσες προγραμματισμού SFC πέντε, των οποίων το IL και το S Τ ανήκουν

η γλώσσα προγραμματισμού κειμένων, FBD, LDAnd SFC ανήκει στη γραφική γλώσσα προγραμματισμού. Ένα πρόγραμμα με

οι ανεξάρτητες λειτουργίες διαιρούνται σε μέρος κώδικα και μέρος στοιχείων. Ο κώδικας γράφεται σε μια ή περισσότερες γλώσσες

από το IL, το ST, FBD, το LD, SFC, και το στοιχείο δηλώνονται στη μεταβλητή διαταγή εργασίας. Αυτό το κεφάλαιο περιγράφει πώς

δηλώστε τις μεταβλητές και πώς να τις προγραμματίσει σε αυτές τις πέντε γλώσσες προγραμματισμού:

〖1〗 IL είναι μια σύντμηση του καταλόγου οδηγίας

〖2〗 ST είναι μια σύντμηση του δομημένου δομημένου κείμενο κειμένου

〖3 FBD〗 είναι μια σύντμηση του διαγράμματος λειτουργίας διαγραμμάτων φραγμών λειτουργίας

〖4〗 LD είναι μια σύντμηση του διαγράμματος σκαλών διαγραμμάτων σκαλών

〖5〗 SFC είναι διάγραμμα SequentialFunction είναι μια σύντμηση του διαδοχικού διαγράμματος λειτουργίας

Σε μια παράσταση-όπως γλώσσα προγραμματισμού, τα προγράμματα ανιχνεύονται από πάνω προς τα κάτω και αριστερά στο δικαίωμα. Στο α

βασισμένη η στο κείμενο γλώσσα προγραμματισμού, προγράμματα ανιχνεύεται από πάνω προς τα κάτω.

MULTIPROG παρουσίαση διεπαφών προγραμματισμού

Μετά από να ανοίξει MULTIPROG, εσείς caNSee ότι έχει μόνο ένα κύριο όριο. Σύμφωνα με τη λειτουργία,

διαιρείται σε διαφορετικές περιοχές, όπως φαίνεται.

a. Σαφής δομή προγραμματισμού, τυποποιημένη γλώσσα προγραμματισμού

b. Διαγώνιος-σύνταξη υποστήριξης μεταξύ FBD, του LD και του IL, και μικτού του υποστήριξη προγραμματισμού

c. Υποστηρίζει iec61131-3 γλώσσες προγραμματισμού: FBD, LD, IL, ST ΚΑΙ SFC

Πρότυπο προγραμματισμού με τα πρότυπα iec61131-3

1) Το λογισμικό προγραμματισμού MULTIPROG που χρησιμοποιείται γλώσσα προγραμματισμού από τον ελεγκτή κινήσεων VA έχει μια

και δομή προγράμματος σύμφωνα με το σύστημα προγραμματισμού IEC 61131-3. Στο IEC 61131-3,

η καθιέρωση των προγραμμάτων και των έργων γίνεται στη μονάδα οργάνωσης προγράμματος (POU). Η μονάδα POU αποτελείται

από τρία μέρη: ΠΡΟΓΡΑΜΜΑ, FUNCTIONBLOCK ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ. Αντικαθιστά τους πέντε λειτουργικούς φραγμούς OB, PB, DB,

Sb και ΦΒ της παραδοσιακής γλώσσας προγραμματισμού PLC. Αποδοτικότερος και πιό συνοπτικός όπως φαίνεται.

2) Το πρότυπο λογισμικού προγραμματισμού IEC 61131-3 αντιπροσωπεύεται από μια ιεραρχική δομή, όπως φαίνεται κατωτέρω, το λογισμικό

το πρότυπο περιγράφει τη σχέση μεταξύ των διάφορων μερών, συμπεριλαμβανομένης της διαμόρφωσης, πόρος, στόχος, πρόγραμμα

η μονάδα οργάνωσης, οι σφαιρικές μεταβλητές, η I/O διαμόρφωση, κ.λπ… που προγραμματίζουν τη διαδικασία μπορούν να προγραμματίσουν ένα σύνθετο πρόγραμμα,

ή διαιρεσμένος σε διάφορες μικρές ενότητες μπορεί επίσης να είναι downloaDA ταυτόχρονα πολλαπλότητα των χωριστών προγραμμάτων, που τρέχουν,

ή το πρόγραμμα σε μια πολλαπλότητα των στόχων να εκτελεσθεί, να βελτιωθεί το διαμορφώσιμο και η λειτουργική αποδοτικότητα διαδικασιών όπως φαίνεται.

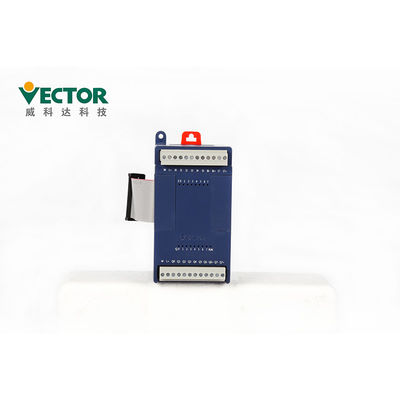

Μονάδες επέκτασης

Η ενότητα επέκτασης οικοδεσποτών IO του ελεγκτή κινήσεων Vikeda έχει κυρίως 8IO, 16I και 16O. 8IO σημαίνει ότι

η ενότητα επέκτασης έχει 8 ψηφιακούς λιμένες εισαγωγής και 8 ψηφιακούς λιμένες παραγωγής (παραγωγή τύπων κρυσταλλολυχνιών) 16I σημαίνει αυτός

η ενότητα επέκτασης έχει 8 ψηφιακούς λιμένες εισαγωγής και 8 ψηφιακούς λιμένες παραγωγής (παραγωγή κρυσταλλολυχνιών). 16 DI ports 16O

σημαίνει ότι η ενότητα επέκτασης έχει 16 ΝΑ ΚΑΝΟΥΝ τους λιμένες (παραγωγή κρυσταλλολυχνιών) μεταξύ τους, τα Di και μπορούν να επιλεχτούν

μέσω των αλτών στον οικοδεσπότη ελεγκτών κινήσεων για τους τύπους να επιλέξει NPN και PNP

Η θερμοκρασία του περιβάλλοντος όπου αυτό το προϊόν χρησιμοποιείται είναι -10°C σε +40°C. Για τη μακροπρόθεσμη εργασία,

συνιστάται η περιβαλλοντική θερμοκρασία να είναι κάτω από +40°C. Εάν η περιβαλλοντική θερμοκρασία υπερβαίνει

+40°C, παρακαλώ το τοποθετήστε σε μια καλά-αερισμένη θέση για να εξασφαλίσετε αξιοπιστία προϊόντων. Εάν αυτό το προϊόν εγκαθίσταται

ένα κιβώτιο διανομής, το μέγεθος και οι όροι εξαερισμού του κιβωτίου διανομής πρέπει να είναι τέτοιο που όλοι εσωτερικοί

οι ηλεκτρονικές συσκευές δεν εκτίθενται στον κίνδυνο, και προσοχή πρέπει να δοθεί εάν

η δόνηση της μηχανής έχει επιπτώσεις στις ηλεκτρονικές συσκευές του κιβωτίου διανομής. Επιπλέον,

οι όροι χρησιμοποίησης περιλαμβάνουν τα εξής:

⑴Θέσεις χωρίς υψηλός-θέρμανση των συσκευών
⑵Θέσεις χωρίς σταγονίδια νερού, ατμό, σκόνη και ελαιούχο σκόνη
⑶Τοποθετεί όπου δεν υπάρχει κανένα διαβρωτικό, εύφλεκτο αέριο ή υγρό
⑷Θέσεις χωρίς επιπλέοντα μόρια σκόνης και μετάλλων
⑸Μια σταθερή και δόνηση-ελεύθερη θέση
⑹Μια θέση χωρίς ηλεκτρομαγνητική παρέμβαση θορύβου.

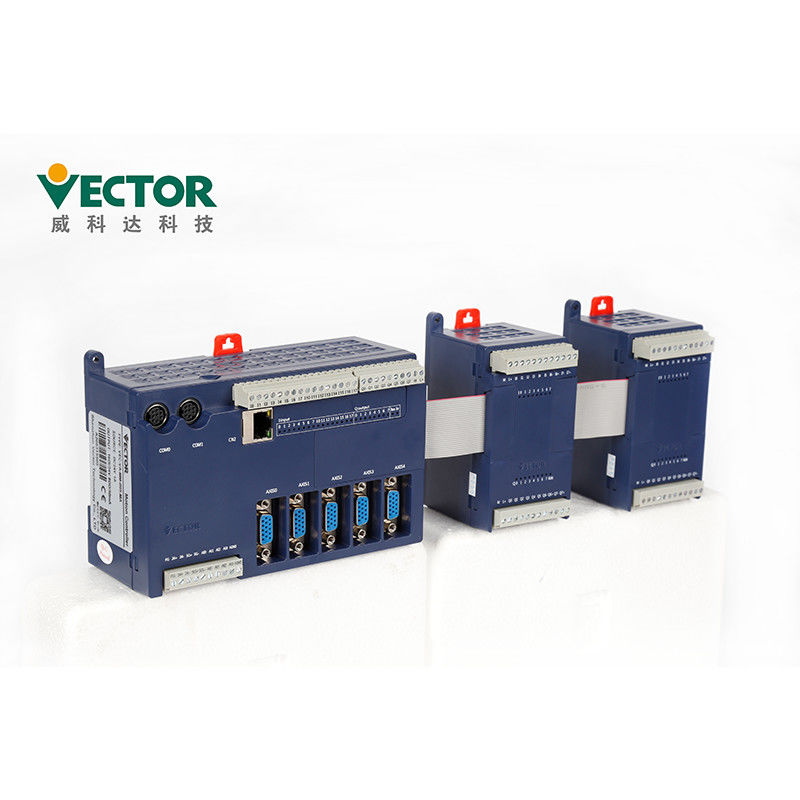

Διαφορετικές μονάδες και λειτουργίες επέκτασης

Συσκευασία και ναυτιλία

Χρόνος παράδοσης

1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.

2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.

Πιστοποιητικά CE & ROHS
