CNC κλειστός 30KW Stepper βρόχων τύπος λεωφορείων CanOpen οδηγών μηχανών

Περιγραφή προϊόντων

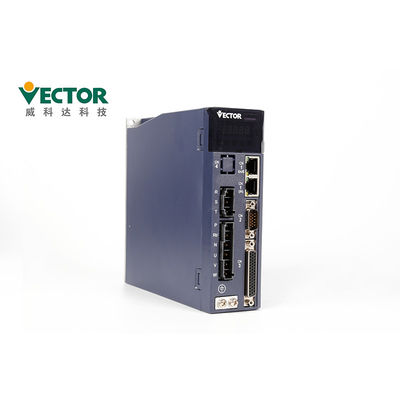

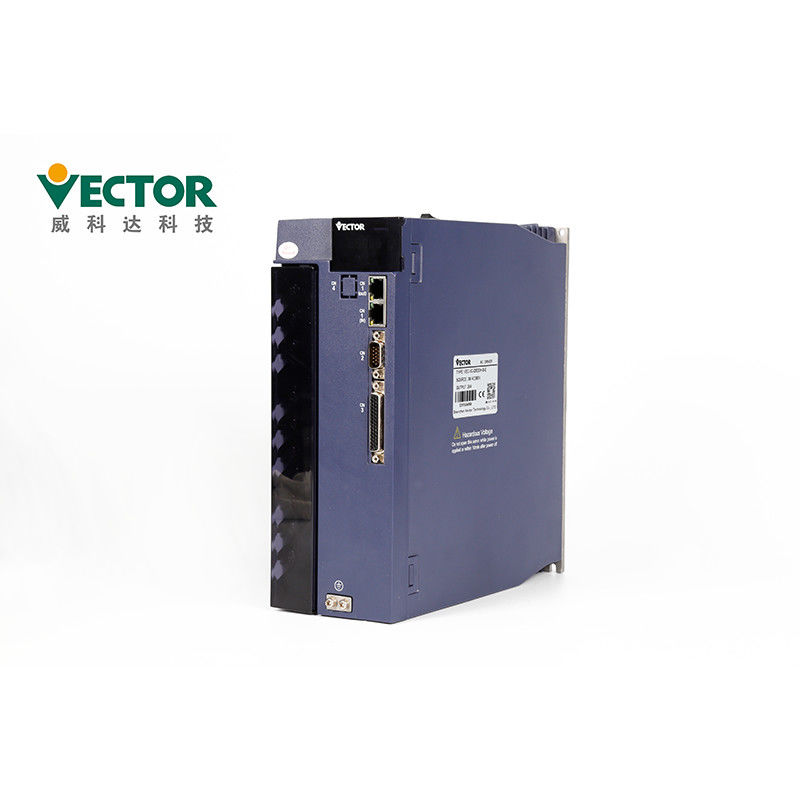

Stepper βρόχων 30KW CanOpen κλειστό λεωφορείο σερβο Drive για CNC/Printers

Κλειστό σερβο Stepper βρόχων Drive
Δύναμη 30KW
Τριφασικό 380V
Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου θέσης/ταχύτητας/ροπής
απόλυτος κωδικοποιητής 23 μπιτ

Περιγραφή προϊόντων


Προφυλάξεις εγκατάστασης

●Εγκαταστήστε τον οδηγό σε μια ξηρά και εύρωστη πλατφόρμα. Διατηρήστε τον καλό εξαερισμό και

ο διασκεδασμός θερμότητας κατά τη διάρκεια της εγκατάστασης και διατηρεί καλός να στηρίξει.

●Παρακαλώ εγκαταστήστε στη διευκρινισμένη κατεύθυνση για να αποφύγετε τη δυσλειτουργία.

●Κατά την εγκατάσταση, παρακαλώ εξασφαλίστε ότι ο σερβο οδηγός κρατιέται σε μια διευκρινισμένη απόσταση από τον εσωτερικό

η επιφάνεια του γραφείου και άλλων μηχανών, διαφορετικά αυτό μπορεί να προκαλέσει την πυρκαγιά ή τη δυσλειτουργία.


●Κατά την εγκατάσταση, μην εμποδίστε τους λιμένες αναρρόφησης και εξάτμισης, και μην επιτρέψτε τα ξένα αντικείμενα

μέσα στο προϊόν που εισάγει, διαφορετικά μπορεί να προκαλέσει τη δυσλειτουργία ή την πυρκαγιά λόγω της γήρανσης των εσωτερικών συστατικών.
●Μην τοποθετήστε τα βαριά αντικείμενα σε ή κάτω από αυτό το προϊόν δεδομένου ότι αυτό μπορεί να οδηγήσει στον τραυματισμό.
●Παρακαλώ εγκαταστήστε στο ακόλουθο περιβάλλον:
1.places χωρίς άμεσο φως του ήλιου
2.Locations όπου η περιβαλλοντική θερμοκρασία είναι στη σειρά 0 ° Γ σε 55 ° Γ
3.Relative υγρασία στη σειρά 0% σε 95%, και καμία συμπύκνωση
4.Locations χωρίς σταγονίδια νερού, ατμούς, σκόνη και ελαιούχο σκόνη
5.Locations όπου δεν υπάρχει καμία υψηλή συσκευή θερμότητας
6.Non-καυστική ουσία, εύφλεκτο αέριο και υγρές περιοχές
7.It δεν είναι εύκολο να καταβρεχτεί το νερό, το έλαιο και την ιατρική
8.places που δεν εκτίθεται στη ραδιενεργό ακτινοβολία
9.Strong και δόνηση-ελεύθερες θέσεις
10.Locations όπου δεν υπάρχει καμία ηλεκτρομαγνητική παρέμβαση θορύβου.


Η επιτροπή περιέχει 8 κουμπιά και 5 ψηφιακούς σωλήνες. Μόνο 5 των 8 κουμπιών μπορούν να χρησιμοποιηθούν, και

υπόλοιπος 3 κουμπιά που διατηρούνται. Οι γενικές λειτουργίες των πέντε κουμπιών παρουσιάζονται στον πίνακα κατωτέρω.

Προφυλάξεις καλωδίωσης

●Συστήνεται να μην χρησιμοποιηθεί μονοφασικό 220V για την παροχή κύριου ηλεκτρικού ρεύματος,

όποιος μπορεί να προκαλέσει τη ζημία στον ηλεκτρολυτικό πυκνωτή λόγω της έλλειψης φάσης.

●Μην αλλάξτε την καλωδίωση κατά τη διάρκεια δύναμη-επάνω, διαφορετικά μπορεί να προκαλέσει ηλεκτρικό

κλονισμός ή ζημία.

●Παρακαλώ εκτελέστε την καλωδίωση ή την επιθεώρηση από τους επαγγελματικούς τεχνικούς, διαφορετικά αυτό

μπορέστε να προκαλέσετε τη ηλεκτροπληξία ή την αποτυχία προϊόντων.

●Παρακαλώ προσεκτικά επιβεβαιώστε την παροχή καλωδίωσης και ηλεκτρικού ρεύματος. Το κύκλωμα παραγωγής μπορεί να βραχυκυκλωθεί λόγω

λάθη καλωδίωσης ή εφαρμογή των διαφορετικών τάσεων. Το φρένο δεν λειτουργεί όταν εμφανίζεται το ανωτέρω ελάττωμα,

όποιος μπορεί να οδηγήσει στη μηχανική ζημία ή τον προσωπικό τραυματισμό.

●Μην συνδέστε το καλώδιο τροφοδοσίας εισαγωγής με τα τερματικά του U, Β, και W

κίνηση. Διαφορετικά, ο σερβο οδηγός θα βλαφθεί.

●Κατά την καλωδίωση, μην περάστε το καλώδιο τροφοδοσίας και το καλώδιο σημάτων μέσω του ίδιου σωλήνα, και μην συσσωρεύστε

αυτοί από κοινού. Η απόσταση μεταξύ των δύο πρέπει να είναι περισσότερο από 30cm για να αποφύγει την παρέμβαση.

●Το επίγειο τερματικό οδηγών πρέπει να στηριχτεί για να αποφύγει τη διαρροή και να μειώσει την παρέμβαση του συστήματος,

και η διάμετρος του επίγειου καλωδίου πρέπει να είναι η ίδια όπως ή επάνω από τη γραμμή προμήθειας δύναμης.

●Κατά τη σύνδεση της παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος και της παροχής ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος με τη σερβο μονάδα, συνδέστε με διευκρινισμένη

τερματικό. Η αποτυχία να κάνει έτσι μπορεί να οδηγήσει στη δυσλειτουργία ή την πυρκαγιά.

●Για το μήκος καλωδίωσης, η γραμμή εισαγωγής εντολής είναι μέχρι 3m και ο κωδικοποιητής

η γραμμή είναι μέχρι 20m.

●Χρησιμοποιήστε ένα προστατευμένο στρίβω-ζευγάρι καλώδιο για το καλώδιο σημάτων και το καλώδιο κωδικοποιητών, και

άλεσε την ασπίδα με ένα ενιαίο τέλος.

●Το U, το Β, τα τερματικά W του οδηγού και τα τερματικά του U, Β, και W της μηχανής πρέπει να συνδεθούν ένα προς ένα

σύμφωνα με το όνομα. Εάν είναι λανθασμένη συνδεμένη, η μηχανή δεν μπορεί να λειτουργήσει κανονικά.

●Τα κοινά προϊόντα ΣΥΝΕΧΩΝ λεωφορείων απαιτούν την πίεση - ευαίσθητοι αντιστάτες και η καλωδίωση

είναι ασφαλής.

●Παρακαλώ ελέγξτε τη δύναμη αφότου είναι κλειστή η δύναμη για τουλάχιστον 5 λεπτά. Ακόμα κι αν η δύναμη κλείνεται, υψηλή τάση

μπορέστε να παραμείνετε μέσα στη σερβο κίνηση. Επομένως, μην αγγίξτε το τερματικό δύναμης μέσα σε 5 λεπτά αφότου είναι η δύναμη

κλειμένο, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία.

●Μην γυρίστε τη δύναμη ON/OFF συχνά. Όταν είναι απαραίτητο

συνεχώς ανοίξτε /OFF η δύναμη, παρακαλώ ελέγξτε την μιά φορά ή λιγότερους σε 1 λεπτό. Από το τμήμα παροχής ηλεκτρικού ρεύματος

από το σερβο οδηγό έχει έναν πυκνωτή, τρέχουσες (χρόνος δαπανών 0,2 δευτερολέπτων) ροές μιας μεγάλες χρέωσης κατά τη διάρκεια ON/OFF

παροχή ηλεκτρικού ρεύματος. Επομένως, εάν η δύναμη είναι ανοιγμένο /OFF συχνά, η απόδοση των κύριων τμημάτων κυκλωμάτων

μέσα στο σερβο οδηγό θα υποβιβαστεί.

●Μην εφαρμόστε τη δύναμη όταν οι βίδες τελικών φραγμών είναι χαλαρές ή το καλώδιο είναι

χαλαρός. Διαφορετικά, μπορεί να προκαλέσει την πυρκαγιά.

●Λάβετε τα κατάλληλα μέτρα προστατευτικών καλυμμάτων στις ακόλουθες θέσεις, διαφορετικά

η μηχανή μπορεί να βλαφθεί:

1. Θέσεις που προκαλούν την παρέμβαση λόγω της στατικής ηλεκτρικής ενέργειας

2. Μια θέση που παράγει ένα ισχυρό ηλεκτρικό πεδίο ή ένα ισχυρό μαγνητικό πεδίο

3. Θέσεις όπου μπορεί να υπάρξει ακτινοβολία ακτινοβολίας

4. Μια θέση με ένα σκοινί δύναμης εδώ κοντά.

Προφυλάξεις συντήρησης και επιθεώρησης

●μην αλλάξτε την καλωδίωση ενώ η δύναμη είναι ανοικτή, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία ή τον τραυματισμό.

●παρακαλώ εκτελέστε την καλωδίωση ή την επιθεώρηση από τους επαγγελματικούς τεχνικούς, διαφορετικά αυτό

μπορέστε να προκαλέσετε τη ηλεκτροπληξία ή την αποτυχία προϊόντων.

●παρακαλώ ελέγξτε τη δύναμη αφότου είναι κλειστή η δύναμη για τουλάχιστον 5 λεπτά. Ακόμα κι αν η δύναμη κλείνεται,

η υψηλή τάση μπορεί να παραμείνει μέσα στη σερβο κίνηση. Επομένως, μην αγγίξτε το τερματικό δύναμης μέσα

5 λεπτά αφότου κλείνεται η δύναμη, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία.

●κατά την αντικατάσταση της σερβο κίνησης, παρακαλώ υποστηρίξτε τις σερβο παραμέτρους χρηστών οδηγών πριν

η αντικατάσταση, και μεταφέρει το στήριγμα στη νέα σερβο κίνηση, και ξαναξεκινά έπειτα τη λειτουργία,

διαφορετικά η μηχανή μπορεί να βλαφθεί.

Εξαρτήματα:

	Βοηθητικό όνομα	Εικόνα
Ανταλλακτικά Satandard	Τερματικό δύναμης		Προσαρμοστείτε σε E1, κίνηση δομών E2
	Cn3 βούλωμα κωδικοποιητών		Βούλωμα κωδικοποιητών από την πλευρά οδηγών
	Cn4 τελικό βούλωμα ελέγχου		Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών
	Γραμμή σύνδεσης κωδικοποιητών		Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
	Ηλεκτροφόρο καλώδιο		Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
	Γραμμή ελέγχου κίνησης		Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού
Αγοράζοντας ανταλλακτικά	USB στο καλώδιο προσαρμοστών RS232		Εάν είναι απαραίτητο, μόνη αγορά
	Γραμμή επικοινωνίας Ethernet		Εάν είναι απαραίτητο, μόνη αγορά

Πιστοποιητικά
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1
μεταβλητό σύστημα οδηγών ταχύτητας ηλεκτρικό), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητική συμβατότητα
πρότυπα και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.

Ποιότητα που ελέγχει:
Τέσσερις φορές δοκιμή παραγωγής
 Δύο φορές 24 hoursTesting
100% επιθεώρηση πρίν στέλνει

Χρόνος παράδοσης και στέλνοντας τρόπος

1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
