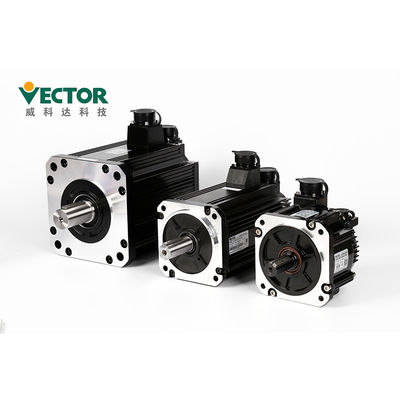

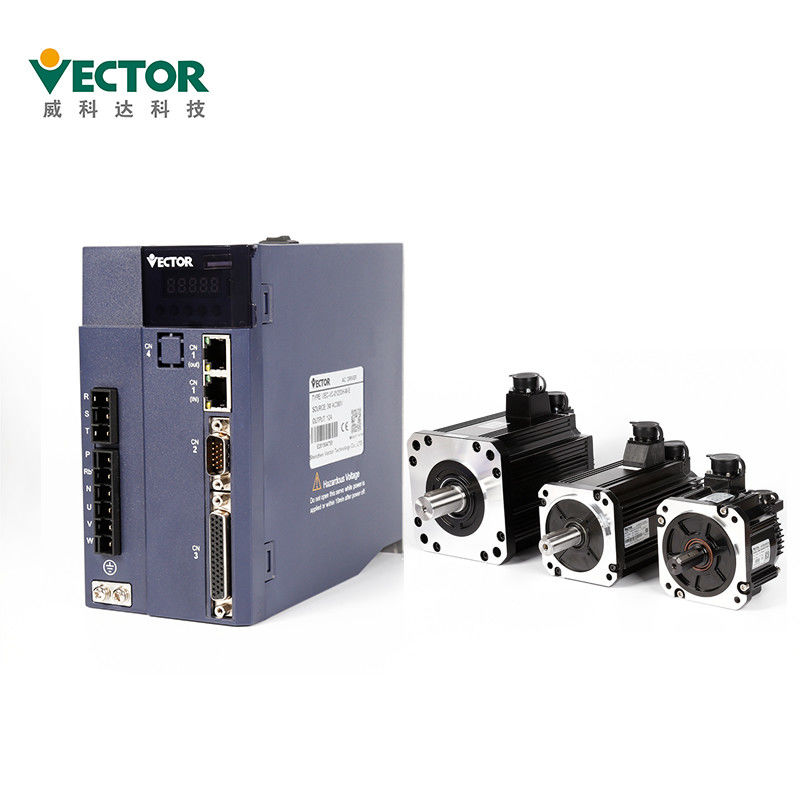

Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή

Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: Vector
Πιστοποίηση: CE
Αριθμό μοντέλου: Vec-vc-00733h-μ-ε

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 εξάρτηση
Τιμή: To Be Discussed
Συσκευασία λεπτομέρειες: 280*208*78mm, 375*290*155mm
Χρόνος παράδοσης: 3-5 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union, L/C
Δυνατότητα προσφοράς: 500 εξαρτήσεις/μήνας
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Τάση: 380v Δύναμη: 1.5-4kw
Φάση: 3 φάση Πρωτόκολλα επικοινωνίας: CanOpen/Ethercat/Modbus
ΚΩΔΙΚΟΠΟΙΗΤΗΣ: απόλυτος κωδικοποιητής μπιτ του 17/23/24 Εκτιμημένο ρεύμα: 7A
Εισόδου-εξόδου: Σφυγμός Τρόπος ελέγχου: Ροπή/θέση/ταχύτητα
Εφαρμογή: CNC μηχανή Όνομα προϊόντων: CNC μηχανή και οδηγός εναλλασσόμενου ρεύματος σερβο
Υψηλό φως:

Τριφασικό CNC σερβο Drive

,

Απόλυτο σερβο Drive κωδικοποιητών 1.5kw CNC

,

1.5kw CNC σερβο μηχανές και Drive

Περιγραφή προϊόντων

CNC σερβο μηχανή εναλλασσόμενου ρεύματος και σερβο μηχανή χαμηλότερου κόστους 1.5kw οδηγών για CNC τη μηχανή

CNC μηχανή και οδηγός εναλλασσόμενου ρεύματος σερβο
Δύναμη εναλλασσόμενου ρεύματος 1.5-4KW
Τριφασικό 220V
Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου θέσης/ταχύτητας/ροπής
απόλυτος κωδικοποιητής μπιτ του 17/23/24

Περιγραφή προϊόντων

Όνομα προϊόντων CNC μηχανή και οδηγός εναλλασσόμενου ρεύματος σερβο
Εμπορικό σήμα Διάνυσμα
Διαμορφώστε το αριθ. Vec-vc-00733h-μ-ε
Δύναμη 1.5-4KW
Εισόδου-εξόδου Σφυγμός/ανάλογο
Τάση 220V
Φάση Τριφασικός
Εκτιμημένο ρεύμα 7A
Πρωτόκολλα επικοινωνίας Modbus/CanOpen/EtherCAT
Κωδικοποιητής απόλυτος κωδικοποιητής μπιτ του 17/23/24



Εισαγωγή εντολής σφυγμού Τύπος σφυγμού Διαφορική εισαγωγή, ανοικτός συλλέκτης
Φάσμα συχνότητας Διαφορική εισαγωγή: 0-500kHz, πλάτος σφυγμού μεγαλύτερο από 1us
Ανοικτός συλλέκτης: 0-300kHz, πλάτος σφυγμού μεγαλύτερο από 2.5us
Τρόπος σφυγμού σφυγμός + κατεύθυνση Αβ pluses CW+CCW
Αναλογική εισαγωγή Σειρά τάσης -10V σε 10V
Σύνθετη αντίσταση εισαγωγής 10kΩ
Μέγιστη συχνότητα 1.5kHz
DI/DO τύπος διεπαφών NPN/PNP
Επικοινωνία Modbus/CANopen/EtherCAT



Τρόπος ελέγχου θέσης Μέθοδος εισαγωγής εντολής Εντολή σφυγμού
Εσωτερική θέση προγραμματισμού
σχέδιο από τη θέση, την ταχύτητα, την επιτάχυνση και την επιβράδυνση στόχων
χρόνος
τραπεζοειδής καμπύλη ταχύτητας
κυβική καμπύλη ταχύτητας
απόλυτος/σχετικός τρόπος εντολής
Λειαίνοντας τρόπος οδηγίας Χαμηλής διέλευσης φιλτράρισμα/μεσαίο φιλτράρισμα
Ηλεκτρονική αναλογία εργαλείων N/M (M=1~2147483647, N=1~2147483647)
Όριο ροπής Εσωτερικό όριο ροπής/αναλογικό όριο ροπής
Feedforward αποζημίωση Feedforward ταχύτητας/Feedforward ροπής
Αποζημίωση ροπής Σταθερή αποζημίωση ροπής/αναλογική αποζημίωση ροπής/
Αυτόματη αποζημίωση ροπής
Τρόπος Contol ταχύτητας Τύπος εισαγωγής εντολής Συχνότητα σφυγμού/αναλογική/εσωτερική ταχύτητα προγραμματισμού
Σειρά ελέγχου ταχύτητας 1~max ταχύτητα
Εύρος ζώνης 1kHz
Όριο ροπής Εσωτερικό όριο ροπής/αναλογικό όριο ροπής
Λειαίνοντας τρόπος οδηγίας Χαμηλής διέλευσης φιλτράρισμα/μεσαίο φιλτράρισμα
Feedforward αποζημίωση Feedforward ροπής
Αποζημίωση ροπής Σταθερή αποζημίωση ροπής/αναλογική αποζημίωση ροπής/
Αυτόματη αποζημίωση ροπής
Τρόπος ελέγχου ροπής Τύπος εισαγωγής εντολής Εσωτερική αναφορά ροπής/αναλογική ροπή ελέγχου
Αποζημίωση ροπής Σταθερή αποζημίωση ροπής/αναλογική αποζημίωση ροπής/
Αυτόματη αποζημίωση ροπής
Όριο ταχύτητας Εσωτερικό όριο ταχύτητας/αναλογικό όριο ταχύτητας



Ψηφιακή εισαγωγή Επιτρέψτε το Drive, επαναρυθμίστε το Drive, κλείστε το διακόπτη εντολής A/B, αντιστροφή εντολής ροπής
Επιτρέψτε, διαβιβάστε το διακόπτη ορίου A/B ροπής, αρνητικός διακόπτης ορίου A/B ροπής, μπροστινός
Διακόπτης ορίου ταχύτητας Α το /B, αρνητικός διακόπτης ορίου ταχύτητας A/B, μπροστινό σκούντημα, αντίστροφο σκούντημα, ταχύτητα
η αντιστροφή εντολής επιτρέπει, κύριος διακόπτης πηγής A/B ταχύτητας, η στάση ταχύτητας επιτρέπει, καθαρίζει τη θέση
η αρίθμηση, τρόπος μηδέν ταχύτητας καθόρισε, πολλαπλών ταχυτήτων επιλογή 0, πολλαπλών ταχυτήτων επιλογή ταχύτητας ταχύτητας
1, πολλαπλών ταχυτήτων επιλογή 2, πολλαπλών ταχυτήτων επιλογή 3, εντολή ταχύτητας ταχύτητας θέσης
απαγορευμένος, αντιστροφή εντολής θέσης, εντολή σφυγμού που απαγορεύονται, ηλεκτρονική αναλογία εργαλείων
διακόπτης 1, λάθος θέσης σαφές, επιστροφή σε μηδέν, θέση πολυ-τμήματος ώθησης,
επιλογή 0, επιλογή 1, πολυ-τμήμα θέσης πολυ-τμήματος θέσης πολυ-τμήματος
επιλογή 2, επιλογή 3, κατεύθυνση θέσης θέσης πολυ-τμήματος θέσης πολυ-τμήματος
επιλογή, μηά εισαγωγή διακοπτών επιστροφής προέλευσης, x-$l*y σφυγμός και εσωτερικός προγραμματισμός θέσης
η μετατροπή, διακόπτης τρόπου ελέγχου 0, διακόπτης τρόπου ελέγχου 1, επιτρέπει διακόπτει καθορισμένου μήκους
η εισαγωγή, ακυρώνει διακόπτει καθορισμένου μήκους, η ώθηση διακόπτει καθορισμένου μήκους, θέστε αρχικά του δεύτερου συνόλου
διακόπτης κέρδους, επαναρυθμισμένο ελάττωμα, θετικός τρόπος διακοπτών ορίου σε θέση, αντίστροφος διακόπτης ορίου μέσα
ανοικτού και κλειστού βρόχος τρόπου θέσης, στον πλήρη κλειστό τρόπο βρόχων, ηλεκτρονική αναλογία διακόπτης εργαλείων
2, εισαγωγή υπερθέρμανσης μηχανών, εισαγωγή στάσεων έκτακτης ανάγκης, εσωτερικό σύνολο ώθησης ώθησης σαφές, εσωτερικό,
εσωτερικός αντίθετος σφυγμός αρίθμησης, εσωτερικός αντίθετος σαφής, τρόπος τρόπου UPDOWN ταχύτητας ΕΠΆΝΩ
σήμα, τρόπος τρόπου UPDOWN ταχύτητας ΚΆΤΩ ΑΠΌ το σήμα, AI μηδέν αυτόματη διόρθωση κλίσης.
Ψηφιακή παραγωγή Οδηγός που επιτρέπεται, άφιξη ταχύτητας, μείωση ταχύτητας, αύξηση ταχύτητας, μηά ταχύτητα, ταχύτητα
όριο, μπροστινή περιστροφή, αντίστροφη περιστροφή, παραγωγή ελαττωμάτων, μπροστινό όριο ταχύτητας στον τρόπο ροπής,
ο τρόπος ροπής στο αρνητικό όριο ταχύτητας, στον τρόπο ροπής, ο προσδιορισμός θέσης ολοκληρώνεται,
ο προσδιορισμός θέσης είναι στενός στην παραγωγή, η μηά επιστροφή ολοκληρώνεται, το λάθος θέσης είναι επίσης
μεγάλη, η παραγωγή διακόπτεται από τον καθορισμένου μήκους, η παραγωγή ορίου λογισμικού είναι παραγωγή,
η παραγωγή φρένων είναι εισαγμένη εντολή ισχύει, συχνά ΑΠΟ, πάντα ΕΠΑΝΩ, την παραγωγή ορίου ροπής, ροπή
η άφιξη, εσωτερική θέση ώθησης, εσωτερική αντίθετη αρίθμηση φθάνει, η ταχύτητα είναι συνεπής, σφυγμός
η εντολή θέσης είναι μηά παραγωγή



Προφυλάξεις εγκατάστασης



●Εγκαταστήστε τον οδηγό σε μια ξηρά και εύρωστη πλατφόρμα. Διατηρήστε τον καλό εξαερισμό και

ο διασκεδασμός θερμότητας κατά τη διάρκεια της εγκατάστασης και διατηρεί καλός να στηρίξει.

●Παρακαλώ εγκαταστήστε στη διευκρινισμένη κατεύθυνση για να αποφύγετε τη δυσλειτουργία.

●Κατά την εγκατάσταση, παρακαλώ εξασφαλίστε ότι ο σερβο οδηγός κρατιέται σε μια διευκρινισμένη απόσταση από τον εσωτερικό

η επιφάνεια του γραφείου και άλλων μηχανών, διαφορετικά αυτό μπορεί να προκαλέσει την πυρκαγιά ή τη δυσλειτουργία.



Εγκατάσταση
Περιβάλλον
Απαιτήσεις
Ατμοσφαιρική πίεση 86~106kPa
Υγρασία Mbient 0~55℃
Περιβαλλοντική θερμοκρασία 0~90%RH
Εκτίμηση IP IP20
Δόνηση 0~4.9m/s^2

●Κατά την εγκατάσταση, μην εμποδίστε τους λιμένες αναρρόφησης και εξάτμισης, και μην επιτρέψτε τα ξένα αντικείμενα μέσα

το προϊόν που εισάγει, διαφορετικά αυτό μπορεί να προκαλέσει τη δυσλειτουργία ή την πυρκαγιά λόγω της γήρανσης των εσωτερικών συστατικών.

●Μην τοποθετήστε τα βαριά αντικείμενα σε ή κάτω από αυτό το προϊόν δεδομένου ότι αυτό μπορεί να οδηγήσει στον τραυματισμό.

●Παρακαλώ εγκαταστήστε στο ακόλουθο περιβάλλον:

1.places χωρίς άμεσο φως του ήλιου

2.Locations όπου η περιβαλλοντική θερμοκρασία είναι στη σειρά 0 ° Γ σε 55 ° Γ

3.Relative υγρασία στη σειρά 0% σε 95%, και καμία συμπύκνωση

4.Locations χωρίς σταγονίδια νερού, ατμούς, σκόνη και ελαιούχο σκόνη

5.Locations όπου δεν υπάρχει καμία υψηλή συσκευή θερμότητας

6.Non-καυστική ουσία, εύφλεκτο αέριο και υγρές περιοχές

7.It δεν είναι εύκολο να καταβρεχτεί το νερό, το έλαιο και την ιατρική

8.places που δεν εκτίθεται στη ραδιενεργό ακτινοβολία

9.Strong και δόνηση-ελεύθερες θέσεις

10.Locations όπου δεν υπάρχει καμία ηλεκτρομαγνητική παρέμβαση θορύβου.


Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή 0

Βασικό όνομα Βασική λειτουργία
PAR/ALM διακόπτης τρόπου, επιστροφή στις προηγούμενες επιλογές
▲(προσθέστε) λάμποντας αξία κομματιών αύξησης του ψηφιακού σωλήνα των οδηγήσεων
▼(Δεκέμβριος) Λάμποντας αξία ψηφίων μείωσης του ψηφιακού σωλήνα των οδηγήσεων
STOP/RST Κινεί το να αναβοσβήσει σωλήνα των οδηγήσεων προς το αριστερό ελέγχει τη υψηλή αξία των στοιχείων
περισσότερο από 5 μπιτ Αναστοιχειοθέτηση ελαττωμάτων εκτελέστε Fn τη λειτουργία
RD/WT ανάγνωσεις-γραφής τιμές παραμέτρου εισάγετε fn τη σελίδα



Λειτουργούσες προφυλάξεις

στη λειτουργία δοκιμής, προκειμένου να αποτραπούν τα ατυχήματα, παρακαλώ εξετάστε τη σερβο μηχανή χωρίς το φορτίο

(μην συνδεμένος με τον άξονα οδηγών), διαφορετικά μπορεί να προκαλέσει τον τραυματισμό.

●κατά την έναρξη να λειτουργεί στην ενισχυτική μηχανή, να θέσει τις παραμέτρους χρηστών που ταιριάζουν με τη μηχανή

εκ των προτέρων. Εάν αρχίζετε τη λειτουργία χωρίς ρύθμιση παραμέτρου, μπορεί να προκαλέσει τη μηχανική απώλεια ή τη δυσλειτουργία.

●για να αποφύγετε τα ατυχήματα, εγκαταστήστε έναν διακόπτη ορίου ή ένα πώμα στο τέλος του κινητού μέρους της μηχανής,

διαφορετικά θα προκαλέσει τη μηχανικό ζημία ή τον τραυματισμό.

●μην κάνετε τις ακραίες αλλαγές στις τοποθετήσεις παραμέτρου, δεδομένου ότι αυτό μπορεί να οδηγήσει σε ασταθή λειτουργία,

μηχανική ζημία ή ζημία.

●όταν η δύναμη ανοίγεται ή η παροχή ηλεκτρικού ρεύματος κόβεται, το heatsink του σερβο οδηγού, εξωτερικό

ο φρενάροντας αντιστάτης, η μηχανή, κ.λπ. μπορούν να είναι σε ένα υψηλής θερμοκρασίας κράτος. Μην το αγγίξτε, διαφορετικά μπορεί να προκαλέσει τα εγκαύματα.

●κατά τη χρησιμοποίηση μιας σερβο μηχανής στον κάθετο άξονα, θέστε μια συσκευή ασφάλειας για να αποτρέψετε το κομμάτι εργασίας από την πτώση κάτω από

συναγερμός, πέρα από το ταξίδι, κ.λπ. Επιπλέον, παρακαλώ εκτελέστε τη σερβο στάση κλειδαριών που θέτει όταν εμφανίζεται ένα ταξίδι πλεονάσματος,

διαφορετικά το κομμάτι εργασίας μπορεί να εμπέσει στον όρο ταξιδιού πλεονάσματος.

●μην εισάγετε τη λειτουργούσα σειρά της μηχανής κατά τη λειτουργία, διαφορετικά θα προκαλέσει τον τραυματισμό.

●μην αγγίξτε τη σερβο μηχανή ή το κινητό μέρος της μηχανής κατά τη διάρκεια

η λειτουργία, διαφορετικά αυτό θα προκαλέσει τον τραυματισμό.

●παρακαλώ οργάνωση το σύστημα ασφάλειας για να εξασφαλίσει ασφάλεια ακόμη και σε περίπτωση θραύσης γραμμών σημάτων. Παραδείγματος χάριν,

όταν το θετικό πέρα από το διακόπτη ταξιδιού (ΔΟΧΕΙΟ) και αρνητικός πέρα από το ταξίδι μεταστρέφει (ΟΧΙ) τα σήματα είναι αποσυνδεμένα

στο εργοστάσιο που θέτει, λειτουργούν ακίνδυνα.

●να είστε βέβαιος να θέσει το σερβο ΑΠΟ το κράτος κατά κλείνοντας τη δύναμη.

●μην γυρίστε τη δύναμη on/off συχνά. Μετά από τις πραγματικές ενάρξεις λειτουργίας, το ON/OFF διάστημα δύναμης πρέπει

να είστε περισσότερο από 1 ώρα, διαφορετικά τα συστατικά μέσα στη σερβο μονάδα θα γεραστούν πρόωρα.

●όταν ένας συναγερμός εμφανίζεται, επαναρυθμίστε το συναγερμό αφότου αφαιρείται η αιτία και εξασφαλίστε

η ασφάλεια, και ξαναξεκινά τη λειτουργία, διαφορετικά μπορεί να προκαλέσει τον τραυματισμό.

●μην χρησιμοποιήστε το φρένο της μηχανής φρένων για το κανονικό φρενάρισμα, διαφορετικά μπορεί να προκαλέσει μια δυσλειτουργία.



Προφυλάξεις συντήρησης και επιθεώρησης

μην αλλάξτε την καλωδίωση ενώ η δύναμη είναι ανοικτή, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία ή τον τραυματισμό.

●παρακαλώ εκτελέστε την καλωδίωση ή την επιθεώρηση από τους επαγγελματικούς τεχνικούς, διαφορετικά αυτό

μπορέστε να προκαλέσετε τη ηλεκτροπληξία ή την αποτυχία προϊόντων.

●παρακαλώ ελέγξτε τη δύναμη αφότου είναι κλειστή η δύναμη για τουλάχιστον 5 λεπτά. Ακόμα κι αν η δύναμη κλείνεται,

η υψηλή τάση μπορεί να παραμείνει μέσα στη σερβο κίνηση. Επομένως, μην αγγίξτε το τερματικό δύναμης μέσα σε 5

πρακτικά αφότου κλείνεται η δύναμη, διαφορετικά μπορεί να προκαλέσει τη ηλεκτροπληξία.

●κατά την αντικατάσταση της σερβο κίνησης, παρακαλώ υποστηρίξτε τις σερβο παραμέτρους χρηστών οδηγών

πριν από την αντικατάσταση, και μεταφέρετε το στήριγμα στη νέα σερβο κίνηση, και ξαναξεκινήστε έπειτα

η λειτουργία, διαφορετικά η μηχανή μπορεί να βλαφθεί.



Εξαρτήματα:



  Βοηθητικό όνομα Εικόνα
Ανταλλακτικά Satandard Τερματικό δύναμης Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή 1 Προσαρμοστείτε σε E1, κίνηση δομών E2
Cn3 βούλωμα κωδικοποιητών Βούλωμα κωδικοποιητών από την πλευρά οδηγών
Cn4 τελικό βούλωμα ελέγχου Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών
Γραμμή σύνδεσης κωδικοποιητών Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη
οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
Ηλεκτροφόρο καλώδιο Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη
οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
Γραμμή ελέγχου κίνησης Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού
Αγοράζοντας ανταλλακτικά USB στο καλώδιο προσαρμοστών RS232 Εάν είναι απαραίτητο, μόνη αγορά
Γραμμή επικοινωνίας Ethernet Εάν είναι απαραίτητο, μόνη αγορά


Πιστοποιητικά
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1
μεταβλητό σύστημα οδηγών ταχύτητας ηλεκτρικό), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητική συμβατότητα
πρότυπα και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.

Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή 2


Ποιότητα που ελέγχει:
Τέσσερις φορές δοκιμή παραγωγής
 Δύο φορές 24 hoursTesting
100% επιθεώρηση πρίν στέλνει
Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή 3
Χρόνος παράδοσης και στέλνοντας τρόπος

1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.


Λεπτομέρειες συσκευασίας του σερβο Drive
Προϊόντα E1 (3-6A) E2 (7-12A) E3 (16-27A)
Ctn. Μέγεθος 280*208*78 280*208*112 375*290*155



Συσκευασία:



Λεπτομέρειες συσκευασίας του σερβο Drive
Προϊόντα E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Μέγεθος 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325


Η ομάδα μας:
Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή 4

Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
Ik ben geïnteresseerd Τριφασικό σερβο Drive 1.5kw CNC με τον απόλυτο κωδικοποιητή θα μπορούσατε να μου στείλετε περισσότερες λεπτομέρειες όπως τύπος, μέγεθος, ποσότητα, υλικό κ.λπ.
Ευχαριστώ!
Wachten op je antwoord.
