σερβο τύπος λεωφορείων EtherCAT συστημάτων εναλλασσόμενου ρεύματος 1500w 3000rpm

Περιγραφή προϊόντων

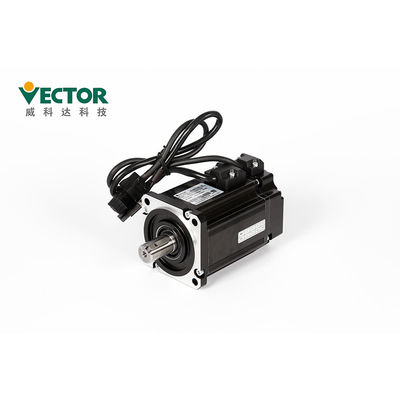

Σερβο οδηγός εναλλασσόμενου ρεύματος Servopack 1500w τύπων λεωφορείων EtherCAT και σερβο μηχανή 3000rpm



Πιό εύκαμπτος, ακριβέστερος

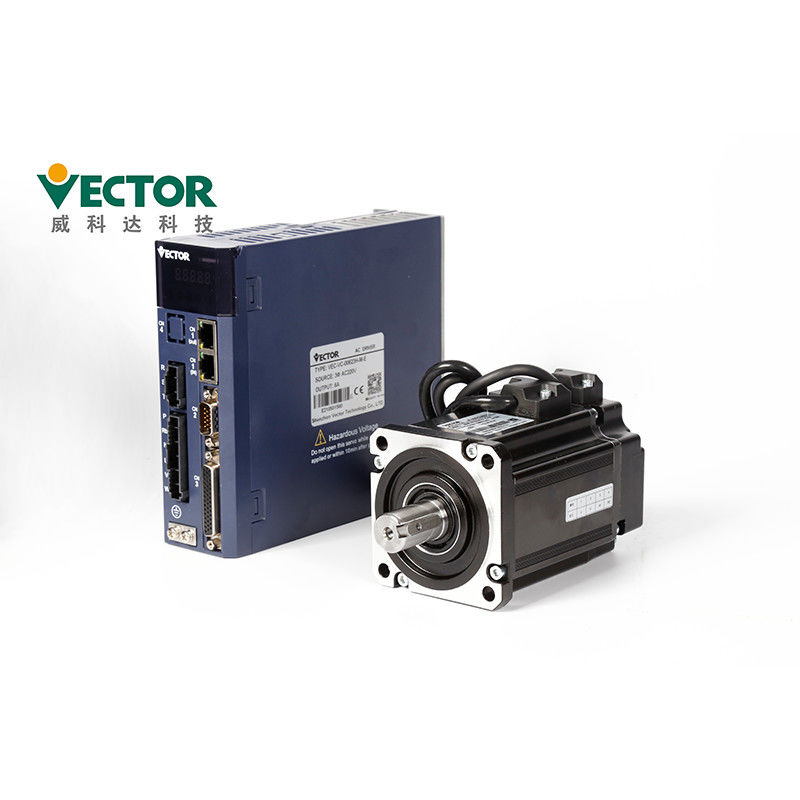

Σερβο Drive + σερβο μηχανή

Καλύψεις 200W-110KW δύναμης

Ενιαίο/τριφασικό 220V/380V

Modbus/CanOpen/EtherCAT

Τρόπος ελέγχου θέσης, ταχύτητας και ροπής

γραμμή 2500 επαυξητική + κωδικοποιητής αιθουσών γραμμή 2500 επαυξητική απόλυτος κωδικοποιητής Tamagawa 17/23 μπιτ
απόλυτος κωδικοποιητής Nikon 24 μπιτ



Περιγραφή προϊόντων





Προϊόντα	Εναλλασσόμενο ρεύμα Servopack
Εμπορικό σήμα	Διάνυσμα
Διαμορφώστε το αριθ.	VEC-VC-00623HC-Μ-Ε/110MB-1R530A23F-MF2
Δύναμη	1.5KW
Τάση	220V
Φάση	Τριφασικός
Εκτιμημένη ταχύτητα	3000 περιστροφές/λεπτό
Εκτιμημένο ρεύμα	6A
Εκτιμημένο Torgue	5Nm
Πρωτόκολλα επικοινωνίας	CANopen/EtherCAT
Κωδικοποιητής	γραμμή 2500 επαυξητική + κωδικοποιητής αιθουσών





Η σερβο περιγραφή Detaails Drive για ένα σερβο Drive, πώς να επιλέξει το σερβο πρότυπο κίνησης και εγκατάσταση;



●Εγκαταστήστε τον οδηγό σε μια ξηρά και εύρωστη πλατφόρμα. Διατηρήστε τον καλό εξαερισμό και

ο διασκεδασμός θερμότητας κατά τη διάρκεια της εγκατάστασης και διατηρεί καλός να στηρίξει.

●Παρακαλώ εγκαταστήστε στη διευκρινισμένη κατεύθυνση για να αποφύγετε τη δυσλειτουργία.

●Κατά την εγκατάσταση, παρακαλώ εξασφαλίστε ότι ο σερβο οδηγός κρατιέται διευκρινισμένη

η απόσταση από την εσωτερική επιφάνεια του γραφείου και άλλων μηχανών, διαφορετικά αυτό μπορεί να προκαλέσει την πυρκαγιά ή τη δυσλειτουργία.



Εγκατάσταση Περιβάλλον Απαιτήσεις	Ατμοσφαιρική πίεση	86~106kPa
	Υγρασία Mbient	0~55℃
	Περιβαλλοντική θερμοκρασία	0~90%RH
	Εκτίμηση IP	IP20
	Δόνηση	0~4.9m/s^2



●Κατά την εγκατάσταση, μην εμποδίστε τους λιμένες αναρρόφησης και εξάτμισης, και μην επιτρέψτε τα ξένα αντικείμενα μέσα

το προϊόν που εισάγει, διαφορετικά αυτό μπορεί να προκαλέσει τη δυσλειτουργία ή την πυρκαγιά λόγω της γήρανσης των εσωτερικών συστατικών.

●Μην τοποθετήστε τα βαριά αντικείμενα σε ή κάτω από αυτό το προϊόν δεδομένου ότι αυτό μπορεί να οδηγήσει στον τραυματισμό.

●Παρακαλώ εγκαταστήστε στο ακόλουθο περιβάλλον:

1.places χωρίς άμεσο φως του ήλιου

2.Locations όπου η περιβαλλοντική θερμοκρασία είναι στη σειρά 0 ° Γ σε 55 ° Γ

3.Relative υγρασία στη σειρά 0% σε 95%, και καμία συμπύκνωση

4.Locations χωρίς σταγονίδια νερού, ατμούς, σκόνη και ελαιούχο σκόνη

5.Locations όπου δεν υπάρχει καμία υψηλή συσκευή θερμότητας

6.Non-καυστική ουσία, εύφλεκτο αέριο και υγρές περιοχές

7.It δεν είναι εύκολο να καταβρεχτεί το νερό, το έλαιο και την ιατρική

8.places που δεν εκτίθεται στη ραδιενεργό ακτινοβολία

9.Strong και δόνηση-ελεύθερες θέσεις

10.Locations όπου δεν υπάρχει καμία ηλεκτρομαγνητική παρέμβαση θορύβου.



Προφυλάξεις καλωδίωσης

●Συστήνεται να μην χρησιμοποιηθεί μονοφασικό 220V για την παροχή κύριου ηλεκτρικού ρεύματος,

όποιος μπορεί να προκαλέσει τη ζημία στον ηλεκτρολυτικό πυκνωτή λόγω της έλλειψης φάσης.

●Μην αλλάξτε την καλωδίωση κατά τη διάρκεια δύναμη-επάνω, διαφορετικά μπορεί να προκαλέσει ηλεκτρικό

κλονισμός ή ζημία.

●Παρακαλώ εκτελέστε την καλωδίωση ή την επιθεώρηση από τους επαγγελματικούς τεχνικούς, διαφορετικά αυτό

μπορέστε να προκαλέσετε τη ηλεκτροπληξία ή την αποτυχία προϊόντων.

●Παρακαλώ προσεκτικά επιβεβαιώστε την παροχή καλωδίωσης και ηλεκτρικού ρεύματος. Το κύκλωμα παραγωγής

μπορέστε να βραχυκυκλωθείτε λόγω των λαθών καλωδίωσης ή της εφαρμογής των διαφορετικών τάσεων. Το φρένο δεν λειτουργεί

όταν το ανωτέρω ελάττωμα εμφανίζεται, το οποίο μπορεί να οδηγήσει στη μηχανική ζημία ή τον προσωπικό τραυματισμό.

●Μην συνδέστε το καλώδιο τροφοδοσίας εισαγωγής με τα τερματικά του U, Β, και W

κίνηση. Διαφορετικά, ο σερβο οδηγός θα βλαφθεί.

●Κατά την καλωδίωση, μην περάστε το καλώδιο τροφοδοσίας και το καλώδιο σημάτων μέσω του ίδιου σωλήνα, και μην συσσωρεύστε

αυτοί από κοινού. Η απόσταση μεταξύ των δύο πρέπει να είναι περισσότερο από 30cm για να αποφύγει την παρέμβαση.

●Το επίγειο τερματικό οδηγών πρέπει να στηριχτεί για να αποφύγει τη διαρροή και να μειώσει την παρέμβαση του συστήματος,

και η διάμετρος του επίγειου καλωδίου πρέπει να είναι η ίδια όπως ή επάνω από τη γραμμή προμήθειας δύναμης.

●Κατά τη σύνδεση της παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος και της παροχής ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος με τη σερβο μονάδα, συνδέστε με διευκρινισμένη

τερματικό. Η αποτυχία να κάνει έτσι μπορεί να οδηγήσει στη δυσλειτουργία ή την πυρκαγιά.

●Για το μήκος καλωδίωσης, η γραμμή εισαγωγής εντολής είναι μέχρι 3m και η γραμμή κωδικοποιητών είναι μέχρι 20m.

●Χρησιμοποιήστε ένα προστατευμένο στρίβω-ζευγάρι καλώδιο για το καλώδιο σημάτων και το καλώδιο κωδικοποιητών,

και άλεσε την ασπίδα με ένα ενιαίο τέλος.

●Το U, το Β, τα τερματικά W του οδηγού και τα τερματικά του U, Β, και W της μηχανής πρέπει να είναι συνδεδεμένο ένα

από έναν σύμφωνα με το όνομα. Εάν είναι λανθασμένη συνδεμένη, η μηχανή δεν μπορεί να λειτουργήσει κανονικά.

●Τα κοινά προϊόντα ΣΥΝΕΧΩΝ λεωφορείων απαιτούν την πίεση - οι ευαίσθητοι αντιστάτες και η καλωδίωση είναι ασφαλείς.

●Παρακαλώ ελέγξτε τη δύναμη αφότου είναι κλειστή η δύναμη για τουλάχιστον 5 λεπτά. Ακόμα κι αν

η δύναμη κλείνεται, η υψηλή τάση μπορεί να παραμείνει μέσα στη σερβο κίνηση. Επομένως, μην αγγίξτε τη δύναμη

το τερματικό μέσα σε 5 λεπτά αφότου κλείνεται η δύναμη, διαφορετικά αυτό μπορεί να προκαλέσει τη ηλεκτροπληξία.

●Μην γυρίστε τη δύναμη ON/OFF συχνά. Όταν είναι απαραίτητο

συνεχώς ανοίξτε /OFF η δύναμη, παρακαλώ ελέγξτε την μιά φορά ή λιγότερους σε 1 λεπτό. Από το τμήμα παροχής ηλεκτρικού ρεύματος

από το σερβο οδηγό έχει έναν πυκνωτή, τρέχουσες (χρόνος δαπανών 0,2 δευτερολέπτων) ροές μιας μεγάλες χρέωσης κατά τη διάρκεια ON/OFF

παροχή ηλεκτρικού ρεύματος. Επομένως, εάν η δύναμη είναι ανοιγμένο /OFF συχνά, η απόδοση των κύριων τμημάτων κυκλωμάτων

μέσα στο σερβο οδηγό θα υποβιβαστεί.

●Μην εφαρμόστε τη δύναμη όταν οι βίδες τελικών φραγμών είναι χαλαρές ή το καλώδιο είναι

χαλαρός. Διαφορετικά, μπορεί να προκαλέσει την πυρκαγιά.

●Λάβετε τα κατάλληλα μέτρα προστατευτικών καλυμμάτων στις ακόλουθες θέσεις, διαφορετικά

η μηχανή μπορεί να βλαφθεί:

1. Θέσεις που προκαλούν την παρέμβαση λόγω της στατικής ηλεκτρικής ενέργειας

2. Μια θέση που παράγει ένα ισχυρό ηλεκτρικό πεδίο ή ένα ισχυρό μαγνητικό πεδίο

3. Θέσεις όπου μπορεί να υπάρξει ακτινοβολία ακτινοβολίας

4. Μια θέση με ένα σκοινί δύναμης εδώ κοντά.



Λειτουργούσες προφυλάξεις

●στη λειτουργία δοκιμής, προκειμένου να αποτραπούν τα ατυχήματα, παρακαλώ εξετάστε τη σερβο μηχανή χωρίς το φορτίο (που δεν συνδέεται με

ο άξονας οδηγών), διαφορετικά αυτό μπορεί να προκαλέσει τον τραυματισμό.

●κατά την έναρξη να λειτουργεί στην ενισχυτική μηχανή, να θέσει τις παραμέτρους χρηστών που ταιριάζουν με τη μηχανή εκ των προτέρων.

Εάν αρχίζετε τη λειτουργία χωρίς ρύθμιση παραμέτρου, μπορεί να προκαλέσει τη μηχανική απώλεια ή τη δυσλειτουργία.

●για να αποφύγετε τα ατυχήματα, εγκαταστήστε έναν διακόπτη ορίου ή ένα πώμα στο τέλος του κινητού μέρους της μηχανής, διαφορετικά

μηχανικός ζημία ή τραυματισμός αιτίας.

●μην κάνετε τις ακραίες αλλαγές στις τοποθετήσεις παραμέτρου, δεδομένου ότι αυτό μπορεί να οδηγήσει

ασταθής λειτουργία, μηχανική ζημία ή ζημία.

●όταν η δύναμη ανοίγεται ή η παροχή ηλεκτρικού ρεύματος κόβεται, το heatsink του σερβο οδηγού, εξωτερικός φρενάροντας αντιστάτης,

η μηχανή, κ.λπ. μπορεί να είναι σε ένα υψηλής θερμοκρασίας κράτος. Μην το αγγίξτε, διαφορετικά μπορεί να προκαλέσει τα εγκαύματα.

●κατά τη χρησιμοποίηση μιας σερβο μηχανής στον κάθετο άξονα, θέστε μια συσκευή ασφάλειας για να αποτρέψετε το κομμάτι εργασίας από την πτώση κάτω από το συναγερμό,

πέρα από το ταξίδι, κ.λπ. Επιπλέον, παρακαλώ εκτελέστε τη σερβο στάση κλειδαριών που θέτει όταν εμφανίζεται ένα ταξίδι πλεονάσματος, διαφορετικά η εργασία

το κομμάτι μπορεί να εμπέσει στον όρο ταξιδιού πλεονάσματος.

●μην εισάγετε τη λειτουργούσα σειρά της μηχανής κατά τη λειτουργία, διαφορετικά θα προκαλέσει τον τραυματισμό.

●μην αγγίξτε τη σερβο μηχανή ή το κινητό μέρος της μηχανής κατά τη διάρκεια

η λειτουργία, διαφορετικά αυτό θα προκαλέσει τον τραυματισμό.

●παρακαλώ οργάνωση το σύστημα ασφάλειας για να εξασφαλίσει ασφάλεια ακόμη και σε περίπτωση σήματος

θραύση γραμμών. Παραδείγματος χάριν, όταν μεταστρέφει το θετικό πέρα από το διακόπτη ταξιδιού (ΔΟΧΕΙΟ) και αρνητικός πέρα από το ταξίδι (ΟΧΙ) τα σήματα

είναι αποσυνδεμένος στη ρύθμιση εργοστασίων, λειτουργούν ακίνδυνα.

●να είστε βέβαιος να θέσει το σερβο ΑΠΟ το κράτος κατά κλείνοντας τη δύναμη.

●μην γυρίστε τη δύναμη on/off συχνά. Μετά από τις πραγματικές ενάρξεις λειτουργίας, το ON/OFF διάστημα δύναμης πρέπει να είναι περισσότεροι

από 1 ώρα, διαφορετικά τα συστατικά μέσα στη σερβο μονάδα θα γεραστούν πρόωρα.

●όταν ένας συναγερμός εμφανίζεται, επαναρυθμίστε το συναγερμό αφότου αφαιρείται η αιτία και εξασφαλίστε

η ασφάλεια, και ξαναξεκινά τη λειτουργία, διαφορετικά μπορεί να προκαλέσει τον τραυματισμό.

●μην χρησιμοποιήστε το φρένο της μηχανής φρένων για το κανονικό φρενάρισμα, διαφορετικά μπορεί

προκαλέστε μια δυσλειτουργία.



Εξαρτήματα:



	Βοηθητικό όνομα	Εικόνα
Ανταλλακτικά Satandard	Τερματικό δύναμης		Προσαρμοστείτε σε E1, κίνηση δομών E2
	Cn3 βούλωμα κωδικοποιητών		Βούλωμα κωδικοποιητών από την πλευρά οδηγών
	Cn4 τελικό βούλωμα ελέγχου		Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών
	Γραμμή σύνδεσης κωδικοποιητών		Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
	Ηλεκτροφόρο καλώδιο		Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα
	Γραμμή ελέγχου κίνησης		Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού
Αγοράζοντας ανταλλακτικά	USB στο καλώδιο προσαρμοστών RS232		Εάν είναι απαραίτητο, μόνη αγορά
	Γραμμή επικοινωνίας Ethernet		Εάν είναι απαραίτητο, μόνη αγορά



Πιστοποιητικά

1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1 της μεταβλητής

ηλεκτρικό σύστημα οδηγών ταχύτητας), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013

3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητικά πρότυπα συμβατότητας

και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.



Άλλες ερωτήσεις:

Q1. Πώς να επιλέξει το κατάλληλο πρότυπο;
Α: Παρακαλώ επιβεβαιώστε τις απαιτήσεις σας για την εκτιμημένη ισχύ, ρεύμα, τάση,

Η ροπή και επιλέγει το κατάλληλο πρότυπο βάσισε τον πρότυπο κατάλογό μας



Q2. Πώς να θέσει το σύστημα προγραμματισμού;
Α: Η σερβο κίνησή μας υποστηρίζει τα πρωτόκολλα παγκόσμιων επικοινωνιών: Modbus/CANopen/EtherCAT,

Παρακαλώ ακριβώς κάνετε τον προγραμματισμό να ακολουθήσει την εμπειρία σας



Q3. Ποια είναι η σειρά δύναμης για το σερβο σύστημά μας;
Α: Η σειρά δύναμής μας καλύπτει 0.2-110KW, φθάνει στις απαιτήσεις σας



Q4. Τι ο κωδικοποιητής ανατροφοδοτεί τις διεπαφές εμείς χρησιμοποιεί;
Α: Έχουμε τον πολλαπλάσιο κωδικοποιητή να ανατροφοδοτήσει τις διεπαφές, όπως: επαυξητικός/καλώδιο-σώζοντας τον κωδικοποιητή,

17-bit/23-bit/24-κομμάτι απόλυτος κωδικοποιητής, resolver κωδικοποιητής, κ.λπ.



Όροι πληρωμής
Δείγματα: 100% πριν από την παράδοση από τη Western Union.
Μαζικές διαταγές: 30% κατάθεση, 70% πρίν στέλνει από T/T ή Western Union.
Χρόνος παραγωγής
Μικρές διαταγές 3-5 ημέρες εργασίας
Η ικανότητα παραγωγής μπορεί να φθάσει σε 1000 εξαρτήσεις το μήνα.
