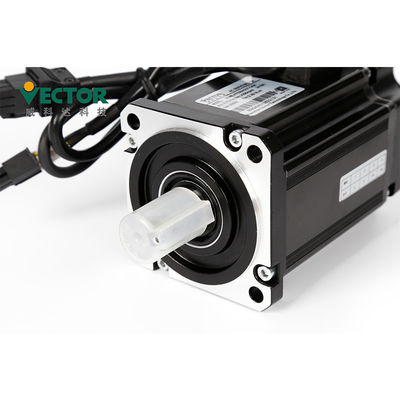

380V σερβο σύστημα ελέγχου σερβο μηχανών εναλλασσόμενου ρεύματος συστημάτων εναλλασσόμενου ρεύματος για τη μηχανή εκτύπωσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Vector |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | VEC-VC-00733HC-Μ-Ε/130MB-00125A33F-MF2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 εξάρτηση |
|---|---|
| Τιμή: | To Be Discussed |
| Συσκευασία λεπτομέρειες: | 280*208*78mm |
| Χρόνος παράδοσης: | 3-5 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 500 εξαρτήσεις/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Τάση: | 380V | Δύναμη: | 1 KW |
|---|---|---|---|
| Εκτιμημένο ρεύμα: | 2.6 Α | Εκτιμημένη ταχύτητα: | 2500 περιστροφές/λεπτό |
| Εκτιμημένο Torgue: | 4 NM | Φάση: | 3 φάση |
| Μέγεθος φλαντζών μηχανών: | 130mm | Πρωτόκολλα επικοινωνίας: | Modbus/CANopen/EtherCAT |
| ΚΩΔΙΚΟΠΟΙΗΤΗΣ: | 17/23, απόλυτος κωδικοποιητής 24 μπιτ | εφαρμογή: | Μηχανή εκτύπωσης |
| Επισημαίνω: | 2.6A σερβο σύστημα εναλλασσόμενου ρεύματος,380V σερβο σύστημα εναλλασσόμενου ρεύματος,380V σύστημα ελέγχου σερβο μηχανών εναλλασσόμενου ρεύματος |
||
Περιγραφή προϊόντων
380V σερβο θέση συστημάτων εναλλασσόμενου ρεύματος/έλεγχος ταχύτητας/ροπής για τη μηχανή εκτύπωσης

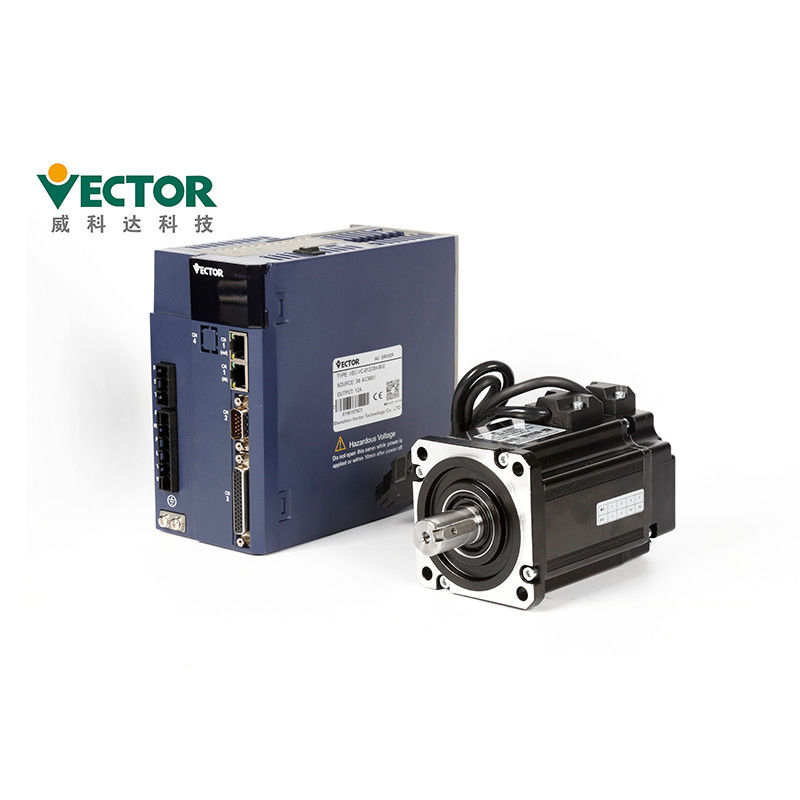

Σερβο Drive + σερβο μηχανή
Καλύψεις 200W-110KW δύναμης
Ενιαίο/τριφασικό 220V/380V
Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου θέσης, ταχύτητας και ροπής
γραμμή 2500 επαυξητική + κωδικοποιητής αιθουσών γραμμή 2500 επαυξητική απόλυτος κωδικοποιητής Tamagawa 17/23 μπιτ
απόλυτος κωδικοποιητής Nikon 24 μπιτ
Περιγραφή προϊόντων
| Προϊόντα | Σερβο σύστημα εναλλασσόμενου ρεύματος |
| Εμπορικό σήμα | Διάνυσμα |
| Διαμορφώστε το αριθ. | VEC-VC-00733HC-Μ-Ε/130MB-00125A33F-MF2 |
| Δύναμη | 1KW |
| Τάση | 380V |
| Φάση | Τριφασικός |
| Εκτιμημένη ταχύτητα | 2500 περιστροφές/λεπτό |
| Εκτιμημένο ρεύμα | 2.6A |
| Εκτιμημένο Torgue | 4 NM |
| Πρωτόκολλα επικοινωνίας | Modbus/CANopen/EtherCAT |
| Κωδικοποιητής | γραμμή 2500 επαυξητική + κωδικοποιητής αιθουσών γραμμή 2500 επαυξητική απόλυτος κωδικοποιητής Tamagawa 17/23 μπιτ απόλυτος κωδικοποιητής Nikon 24 μπιτ |
Πώς είναι το σερβο σύστημα εργασία; Το πρότυπο ελέγχου θέσης, το πρότυπο ελέγχου ταχύτητας και Trogue ελέγχουν το πρότυπο.
| Τάση | Τρόπος ελέγχου | Μονοφασική/τριφασική πλήρης-ελεγχόμενη διόρθωση Διαμόρφωση SVPWM |
| Κωδικοποιητής | Ανατροφοδότηση κωδικοποιητών | σφυγμός 2500 επαυξητικός + κωδικοποιητής αιθουσών σφυγμός 2500 επαυξητικός απόλυτος κωδικοποιητής 17bit Tamagawa απόλυτος κωδικοποιητής 23bit Tamagawa απόλυτος κωδικοποιητής 24bit Nikon |
| Εισαγωγή εντολής σφυγμού | Τύπος σφυγμού | Διαφορική εισαγωγή, ανοικτός συλλέκτης |
| Φάσμα συχνότητας | Διαφορική εισαγωγή: 0-500kHz, πλάτος σφυγμού μεγαλύτερο από 1us Ανοικτός συλλέκτης: 0-300kHz, πλάτος σφυγμού μεγαλύτερο από 2.5us |
|
| Τρόπος σφυγμού | σφυγμός + κατεύθυνση Αβ pluses CW+CCW | |
| Αναλογική εισαγωγή | Σειρά τάσης | -10V σε 10V |
| Σύνθετη αντίσταση εισαγωγής | 10kΩ | |
| Μέγιστη συχνότητα | 1.5kHz |
Η σερβο περιγραφή Detaails Drive για ένα σερβο Drive, πώς να επιλέξει το σερβο πρότυπο κίνησης και εγκατάσταση;
●Εγκαταστήστε τον οδηγό σε μια ξηρά και εύρωστη πλατφόρμα. Διατηρήστε τον καλό εξαερισμό και
ο διασκεδασμός θερμότητας κατά τη διάρκεια της εγκατάστασης και διατηρεί καλός να στηρίξει.
●Παρακαλώ εγκαταστήστε στη διευκρινισμένη κατεύθυνση για να αποφύγετε τη δυσλειτουργία.
●Κατά την εγκατάσταση, παρακαλώ εξασφαλίστε ότι ο σερβο οδηγός κρατιέται διευκρινισμένη
η απόσταση από την εσωτερική επιφάνεια του γραφείου και άλλων μηχανών, διαφορετικά αυτό μπορεί να προκαλέσει την πυρκαγιά ή τη δυσλειτουργία.
●Παρακαλώ εγκαταστήστε στο ακόλουθο περιβάλλον:
1.places χωρίς άμεσο φως του ήλιου
2.Locations όπου η περιβαλλοντική θερμοκρασία είναι στη σειρά 0 ° Γ σε 55 ° Γ
3.Relative υγρασία στη σειρά 0% σε 95%, και καμία συμπύκνωση
4.Locations χωρίς σταγονίδια νερού, ατμούς, σκόνη και ελαιούχο σκόνη
5.Locations όπου δεν υπάρχει καμία υψηλή συσκευή θερμότητας
6.Non-καυστική ουσία, εύφλεκτο αέριο και υγρές περιοχές
7.It δεν είναι εύκολο να καταβρεχτεί το νερό, το έλαιο και την ιατρική
8.places που δεν εκτίθεται στη ραδιενεργό ακτινοβολία
9.Strong και δόνηση-ελεύθερες θέσεις
10.Locations όπου δεν υπάρχει καμία ηλεκτρομαγνητική παρέμβαση θορύβου.
Εξαρτήματα
| Βοηθητικό όνομα | Εικόνα | ||
| Ανταλλακτικά Satandard | Τερματικό δύναμης | |
Προσαρμοστείτε σε E1, κίνηση δομών E2 |
| Cn3 βούλωμα κωδικοποιητών | Βούλωμα κωδικοποιητών από την πλευρά οδηγών | ||
| Cn4 τελικό βούλωμα ελέγχου | Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών | ||
| Γραμμή σύνδεσης κωδικοποιητών | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Ηλεκτροφόρο καλώδιο | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Γραμμή ελέγχου κίνησης | Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού | ||
| Αγοράζοντας ανταλλακτικά | USB στο καλώδιο προσαρμοστών RS232 | Εάν είναι απαραίτητο, μόνη αγορά | |
| Γραμμή επικοινωνίας Ethernet | Εάν είναι απαραίτητο, μόνη αγορά |
Πιστοποιητικά
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1 της μεταβλητής
ηλεκτρικό σύστημα οδηγών ταχύτητας), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητικά πρότυπα συμβατότητας
και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.
Χρόνος παράδοσης και στέλνοντας τρόπος
| Ποσότητα | 1-5 εξαρτήσεις | 50-100 εξαρτήσεις | 200-500 εξαρτήσεις |
| Χρόνος παράδοσης | Μέσα σε 3 ημέρες | 5-10 ημέρες | 15-25 ημέρες |
1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
