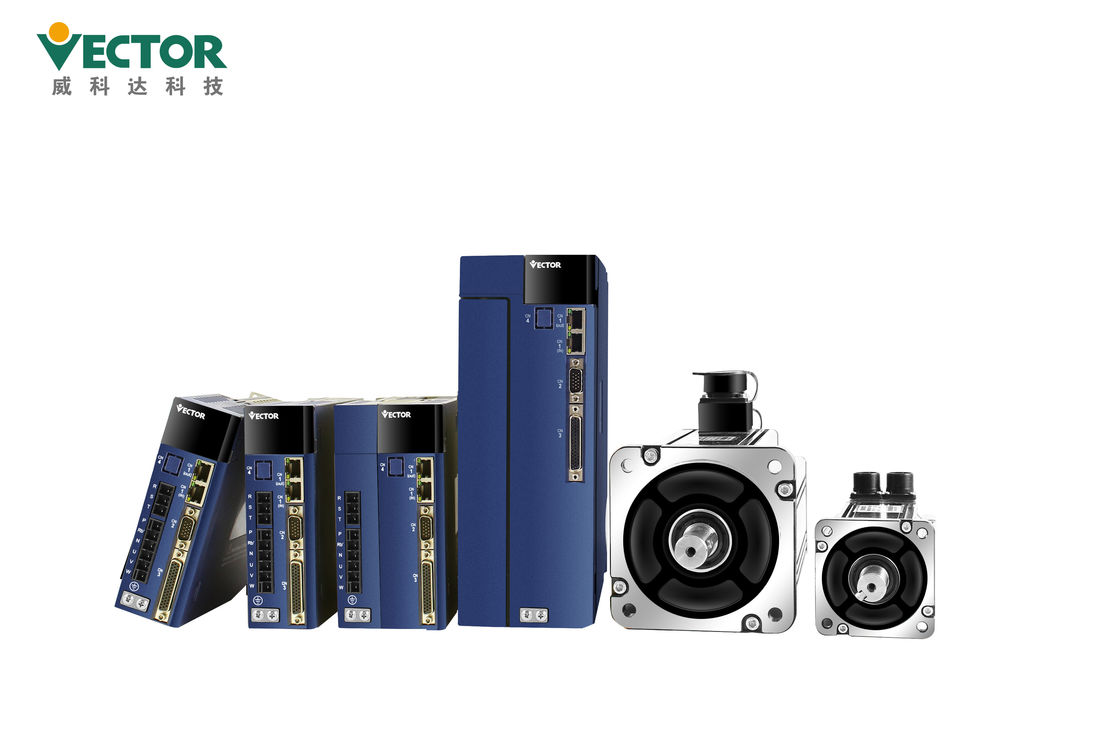

Σύστημα σερβο μηχανών εναλλασσόμενου ρεύματος CE 3.8kw για τις τέμνουσες μηχανές ξυλουργικής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Vector |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Vec-vc-01233hc-μ-e/130mb-3r825a33f-MF2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 εξάρτηση |
|---|---|
| Τιμή: | To Be Discussed |
| Συσκευασία λεπτομέρειες: | 375*290*155mm, 280*208*112mm |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 500-1000 εξαρτήσεις το /Month |
|
Λεπτομερής ενημέρωση |
|||
| Φάση: | Τριφασικός | Τάση: | 380v |
|---|---|---|---|
| Πρότυπο: | Vec-vc-01233hc-μ-e/130mb-3r825a33f-MF2 | χρήση: | Τέμνουσες μηχανές ξυλουργικής |
| Certifictaes: | CE | ΚΩΔΙΚΟΠΟΙΗΤΗΣ: | απόλυτος κωδικοποιητής 17/23 μπιτ |
| Πρωτόκολλα επικοινωνίας: | Modbus/CANopen/EtherCAT | Δύναμη: | 3.8KW |
| Υψηλό φως: | Σύστημα σερβο μηχανών εναλλασσόμενου ρεύματος μηχανών ξυλουργικής,Σύστημα σερβο μηχανών εναλλασσόμενου ρεύματος CE 3.8kw |
||
Περιγραφή προϊόντων
σερβο Drive εναλλασσόμενου ρεύματος σερβο μηχανών 3.8kw 380V σταθερό για τις τέμνουσες μηχανές ξυλουργικής
Σερβο Drive εναλλασσόμενου ρεύματος για τις τέμνουσες μηχανές ξυλουργικής
Δύναμη εναλλασσόμενου ρεύματος 3.8KW
Τριφασικό 380V
Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου θέσης/ταχύτητας/ροπής
απόλυτος κωδικοποιητής 17/23bit Tamagawa
Χαρακτηριστικά γνωρίσματα προϊόντων
| Όνομα προϊόντων | Σερβο Drive εναλλασσόμενου ρεύματος για τις τέμνουσες μηχανές ξυλουργικής | ||
| Εμπορικό σήμα | Διάνυσμα | ||
| Διαμορφώστε το αριθ. |
|
||
| Power4 | 3.8KW | ||
| Τάση | 380V | ||
| Φάση | Τριφασικός | ||
| Εκτιμημένο ρεύμα | 12A | ||
| Πρωτόκολλα επικοινωνίας | Modbus/CANopen/EtherCAT | ||
| Κωδικοποιητής | απόλυτος κωδικοποιητής Tamagawa 17/23 μπιτ |
Πώς στο slect η σερβο μηχανή Drive+Servo
Η επιτροπή περιέχει 5 κουμπιά και 5 ψηφιακούς σωλήνες.
Οι γενικές λειτουργίες των πέντε κουμπιών παρουσιάζονται στον πίνακα κατωτέρω.
| Βασικό όνομα | Βασική λειτουργία |
| Τρόπος | διακόπτης τρόπου, επιστροφή στις προηγούμενες επιλογές |
| ▲(προσθέστε) | λάμποντας αξία κομματιών αύξησης του ψηφιακού σωλήνα των οδηγήσεων |
| ▼(Δεκέμβριος) | Λάμποντας αξία ψηφίων μείωσης του ψηφιακού σωλήνα των οδηγήσεων |
| ◄◄ (μετατόπιση) | Κινεί το να αναβοσβήσει σωλήνα των οδηγήσεων προς το αριστερό ελέγχει τη υψηλή αξία των στοιχείων περισσότερο από 5 μπιτ Αναστοιχειοθέτηση ελαττωμάτων εκτελέστε Fn τη λειτουργία |
| ΣΥΝΟΛΟ | ανάγνωσεις-γραφής τιμές παραμέτρου |
Η επιτροπή περιέχει 8 κουμπιά και 5 ψηφιακούς σωλήνες.
Μόνο 5 των 8 κουμπιών μπορούν να χρησιμοποιηθούν, και τα υπόλοιπα 3 κουμπιά διατηρημένος.
Οι γενικές λειτουργίες των πέντε κουμπιών παρουσιάζονται στον πίνακα κατωτέρω.
| Βασικό όνομα | Βασική λειτουργία |
| PAR/ALM | διακόπτης τρόπου, επιστροφή στις προηγούμενες επιλογές |
| ▲(προσθέστε) | λάμποντας αξία κομματιών αύξησης του ψηφιακού σωλήνα των οδηγήσεων |
| ▼(Δεκέμβριος) | Λάμποντας αξία ψηφίων μείωσης του ψηφιακού σωλήνα των οδηγήσεων |
| STOP/RST | Κινεί το να αναβοσβήσει σωλήνα των οδηγήσεων προς το αριστερό ελέγχει τη υψηλή αξία των στοιχείων περισσότερο από 5 μπιτ Αναστοιχειοθέτηση ελαττωμάτων εκτελέστε Fn τη λειτουργία |
| RD/WT | ανάγνωσεις-γραφής τιμές παραμέτρου εισάγετε fn τη σελίδα |

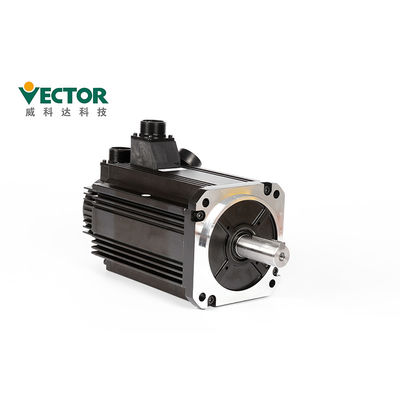

Σερβο μηχανή:
Πώς στην εγκατάσταση το σερβο Drive και σύνδεση με τη σερβο μηχανή;
Εγκατάσταση:
●Εγκαταστήστε τον οδηγό σε μια ξηρά και εύρωστη πλατφόρμα. Διατηρήστε τον καλό εξαερισμό και
ο διασκεδασμός θερμότητας κατά τη διάρκεια της εγκατάστασης και διατηρεί καλός να στηρίξει.
●Παρακαλώ εγκαταστήστε στη διευκρινισμένη κατεύθυνση για να αποφύγετε τη δυσλειτουργία.
●Κατά την εγκατάσταση, παρακαλώ εξασφαλίστε ότι ο σερβο οδηγός κρατιέται διευκρινισμένη
η απόσταση από την εσωτερική επιφάνεια του γραφείου και άλλων μηχανών, διαφορετικά αυτό μπορεί να προκαλέσει την πυρκαγιά ή τη δυσλειτουργία.
●Κατά την εγκατάσταση, μην εμποδίστε τους λιμένες αναρρόφησης και εξάτμισης, και μην επιτρέψτε τα ξένα αντικείμενα μέσα
το προϊόν που εισάγει, διαφορετικά αυτό μπορεί να προκαλέσει τη δυσλειτουργία ή την πυρκαγιά λόγω της γήρανσης των εσωτερικών συστατικών.
●Μην τοποθετήστε τα βαριά αντικείμενα σε ή κάτω από αυτό το προϊόν δεδομένου ότι αυτό μπορεί να οδηγήσει στον τραυματισμό.
●Παρακαλώ εγκαταστήστε στο ακόλουθο περιβάλλον:
1.places χωρίς άμεσο φως του ήλιου
2.Locations όπου η περιβαλλοντική θερμοκρασία είναι στη σειρά 0 ° Γ σε 55 ° Γ
3.Relative υγρασία στη σειρά 0% σε 95%, και καμία συμπύκνωση
4.Locations χωρίς σταγονίδια νερού, ατμούς, σκόνη και ελαιούχο σκόνη
5.Locations όπου δεν υπάρχει καμία υψηλή συσκευή θερμότητας
6.Non-καυστική ουσία, εύφλεκτο αέριο και υγρές περιοχές
7.It δεν είναι εύκολο να καταβρεχτεί το νερό, το έλαιο και την ιατρική
8.places που δεν εκτίθεται στη ραδιενεργό ακτινοβολία
9.Strong και δόνηση-ελεύθερες θέσεις
10.Locations όπου δεν υπάρχει καμία ηλεκτρομαγνητική παρέμβαση θορύβου.
| Εγκατάσταση Περιβάλλον Απαιτήσεις |
Ατμοσφαιρική πίεση | 86~106kPa |
| Υγρασία Mbient | 0~55℃ | |
| Περιβαλλοντική θερμοκρασία | 0~90%RH | |
| Εκτίμηση IP | IP20 | |
| Δόνηση | 0~4.9m/s^2 |
Συσκευασία και ναυτιλία
| Λεπτομέρειες συσκευασίας του σερβο Drive | |||||
| Προϊόντα | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Μέγεθος | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Λεπτομέρειες συσκευασίας του ελεγκτή κινήσεων | |||||
| Προϊόντα | VA κίνηση | VA επέκταση | Κίνηση του VE | Επέκταση του VE (32) | Επέκταση του VE (76) |
| Ctn. Μέγεθος | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Χρόνος παράδοσης
| Ποσότητα | 1-5 εξαρτήσεις | 50-100 εξαρτήσεις | 200-500 εξαρτήσεις |
| Χρόνος παράδοσης | Μέσα σε 3 ημέρες | 5-10 ημέρες | 15-25 ημέρες |
1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
Εξαρτήματα
| Βοηθητικό όνομα | Εικόνα | ||
| Ανταλλακτικά Satandard | Τερματικό δύναμης | |
Προσαρμοστείτε σε E1, κίνηση δομών E2 |
| Cn3 βούλωμα κωδικοποιητών | Βούλωμα κωδικοποιητών από την πλευρά οδηγών | ||
| Cn4 τελικό βούλωμα ελέγχου | Εισόδου-εξόδου τερματικά σημάτων, καλωδίωση χρηστών | ||
| Γραμμή σύνδεσης κωδικοποιητών | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Ηλεκτροφόρο καλώδιο | Το τυποποιημένο μήκος καλωδίων είναι 3, 5, 8, 10, 13, 15 μέτρα, σύμφωνα με τον πελάτη οι ανάγκες παρέχουν τον ανεξάρτητο συνδετήρα |
||
| Γραμμή ελέγχου κίνησης | Συνδέστε και ρυθμίστε το λογισμικό για την αναπροσαρμογή μακρινού ελέγχου και υλικολογισμικού | ||
| Αγοράζοντας ανταλλακτικά | USB στο καλώδιο προσαρμοστών RS232 | Εάν είναι απαραίτητο, μόνη αγορά | |
| Γραμμή επικοινωνίας Ethernet | Εάν είναι απαραίτητο, μόνη αγορά |
Πιστοποιητικά CE
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1
μεταβλητό σύστημα οδηγών ταχύτητας ηλεκτρικό), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητική συμβατότητα
πρότυπα και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.
