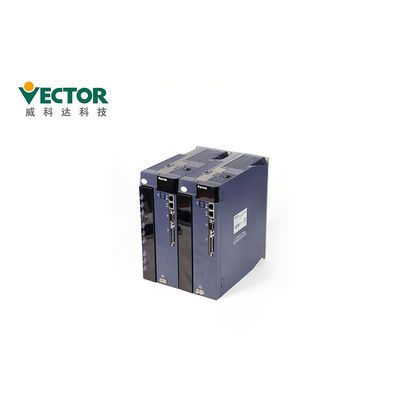

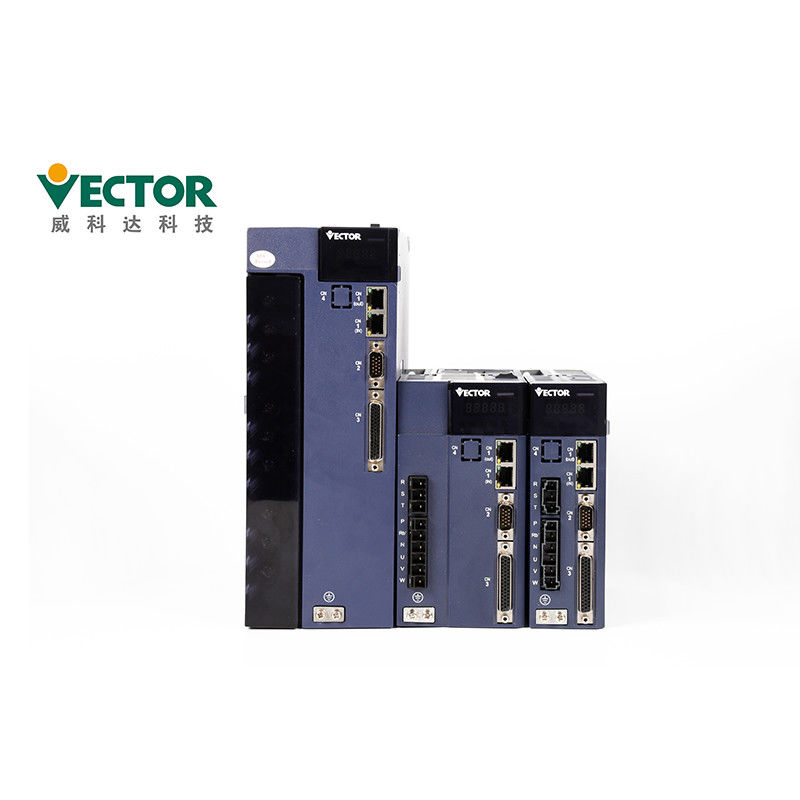

σερβο Drive εναλλασσόμενου ρεύματος 380V 4KW με τον απόλυτο κωδικοποιητή Tamagawa 23 μπιτ
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Vector |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Vec-vc-00733h-μ-ε |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 εξάρτηση |
|---|---|
| Τιμή: | To Be Discussed |
| Συσκευασία λεπτομέρειες: | 280*208*78mm, 375*290*155mm |
| Χρόνος παράδοσης: | 3-5 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, L/C |
| Δυνατότητα προσφοράς: | 500 εξαρτήσεις/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Τάση: | 380V | Δύναμη: | 4KW |
|---|---|---|---|
| Φάση: | Ενιαία φάση, τριφασική | Πρωτόκολλα επικοινωνίας: | Modbus/CANopen/EtherCAT |
| ΚΩΔΙΚΟΠΟΙΗΤΗΣ: | επαυξητικός κωδικοποιητής αιθουσών 2500 γραμμών | Εκτιμημένο ρεύμα: | 7A |
| Εισαγωγή: | Ανάλογο/σφυγμός | Τρόπος ελέγχου: | Θέση/ταχύτητα/ροπή |
| εφαρμογή: | εκτυπωτής, μηχανή συσκευασίας | Συχνότητα: | 4KHz |
| Υψηλό φως: | 380V σερβο κίνηση εναλλασσόμενου ρεύματος,4KW σερβο Drive εναλλασσόμενου ρεύματος,4KW σερβο οδηγός εναλλασσόμενου ρεύματος |
||
Περιγραφή προϊόντων
380V 4KW εναλλασσόμενου ρεύματος σερβο οδηγών μηχανή συσκευασίας εφαρμογής κάθετη
Όνομα στοιχείων: Σερβο Drive εναλλασσόμενου ρεύματος
Δύναμη: 4KW
Φάση: Ενιαίο/τριφασικό 380V
Τύπος επικοινωνίας: Modbus/CanOpen/EtherCAT
Τρόπος ελέγχου: Τρόπος ελέγχου θέσης, ταχύτητας και ροπής
Κωδικοποιητής: απόλυτος κωδικοποιητής Tamagawa 17/23 μπιτ απόλυτος κωδικοποιητής Nikon 24 μπιτ
Περιγραφή προϊόντων
| Όνομα προϊόντων | Σερβο Drive εναλλασσόμενου ρεύματος |
| Εμπορικό σήμα | Διάνυσμα |
| Διαμορφώστε το αριθ. | Vec-vc-00733h-μ-ε |
| Power4 | KW |
| Τάση | 380V |
| Φάση | Τριφασικός |
| Εκτιμημένο ρεύμα | 7A |
| Πρωτόκολλα επικοινωνίας | Modbus/CANopen/EtherCAT |
| Κωδικοποιητής | απόλυτος κωδικοποιητής Tamagawa 23 μπιτ |
Πώς είναι το σερβο Drive εργασία; Το πρότυπο ελέγχου θέσης, το πρότυπο ελέγχου ταχύτητας και Trogue ελέγχουν το πρότυπο.
| Τάση | Τρόπος ελέγχου | Μονοφασική/τριφασική πλήρης-ελεγχόμενη διόρθωση Διαμόρφωση SVPWM |
| Κωδικοποιητής | Ανατροφοδότηση κωδικοποιητών | σφυγμός 2500 επαυξητικός + κωδικοποιητής αιθουσών σφυγμός 2500 επαυξητικός απόλυτος κωδικοποιητής 17bit Tamagawa απόλυτος κωδικοποιητής 23bit Tamagawa απόλυτος κωδικοποιητής 24bit Nikon |
| Εισαγωγή εντολής σφυγμού | Τύπος σφυγμού | Διαφορική εισαγωγή, ανοικτός συλλέκτης |
| Φάσμα συχνότητας | Διαφορική εισαγωγή: 0-500kHz, πλάτος σφυγμού μεγαλύτερο από 1us Ανοικτός συλλέκτης: 0-300kHz, πλάτος σφυγμού μεγαλύτερο από 2.5us |
|
| Τρόπος σφυγμού | σφυγμός + κατεύθυνση Αβ pluses CW+CCW | |
| Αναλογική εισαγωγή | Σειρά τάσης | -10V σε 10V |
| Σύνθετη αντίσταση εισαγωγής | 10kΩ | |
| Μέγιστη συχνότητα | 1.5kHz | |
| DI/DO τύπος διεπαφών | NPN/PNP | |
| Επικοινωνία | Modbus/CANopen/EtherCAT | |
| Τρόπος θέσης | Μέθοδος εισαγωγής εντολής | Εντολή σφυγμού Εσωτερική θέση προγραμματισμού > Σχέδιο από τη θέση, την ταχύτητα, την επιτάχυνση και την επιβράδυνση στόχων χρόνος > Τραπεζοειδής καμπύλη ταχύτητας > Κυβική καμπύλη ταχύτητας > Απόλυτος/σχετικός τρόπος εντολής |
| Λειαίνοντας τρόπος οδηγίας | Χαμηλής διέλευσης φιλτράρισμα/μεσαίο φιλτράρισμα | |
| Ηλεκτρονική αναλογία εργαλείων | N/M (M=1~2147483647, N=1~2147483647) | |
| Όριο ροπής | Εσωτερικό όριο ροπής/αναλογικό όριο ροπής | |
| Feedforward αποζημίωση | Feedforward ταχύτητας/Feedforward ροπής | |
| Αποζημίωση ροπής | Σταθερή αποζημίωση ροπής/αναλογική αποζημίωση ροπής/ Αυτόματη αποζημίωση ροπής |
|
Η σερβο περιγραφή Detaails Drive για ένα σερβο Drive, πώς να επιλέξει το σερβο πρότυπο κίνησης και εγκατάσταση;
 Η επιτροπή περιέχει 5 κουμπιά και 5 ψηφιακούς σωλήνες. Οι γενικές λειτουργίες των πέντε τα κουμπιά παρουσιάζονται στον πίνακα κατωτέρω. |
|
| Βασικό όνομα | Βασική λειτουργία |
| Τρόπος | διακόπτης τρόπου, επιστροφή στις προηγούμενες επιλογές |
| ▲(προσθέστε) | λάμποντας αξία κομματιών αύξησης του ψηφιακού σωλήνα των οδηγήσεων |
| ▼(Δεκέμβριος) | Λάμποντας αξία ψηφίων μείωσης του ψηφιακού σωλήνα των οδηγήσεων |
| ◄◄ (μετατόπιση) | Κινεί το να αναβοσβήσει σωλήνα των οδηγήσεων προς το αριστερό ελέγχει τη υψηλή αξία των στοιχείων περισσότερο από 5 μπιτ Αναστοιχειοθέτηση ελαττωμάτων εκτελέστε Fn τη λειτουργία |
| ΣΥΝΟΛΟ | ανάγνωσεις-γραφής τιμές παραμέτρου |
Πιστοποιητικά
1. CE (ασφάλεια προτύπου της ΕΕ)
2. Iec/en61800-5-1: 2007 (απαιτήσεις ασφάλειας για ηλεκτρικό, θερμικός και την ενέργεια στην παράγραφο 5-1
το μεταβλητό σύστημα οδηγών ταχύτητας ηλεκτρικό), που αντιστοιχεί στο εθνικό τυποποιημένο GB12668.501-2013
3, IEC/EN61800-3: 2004 + Α1 (ηλεκτρικό μέρος 3 συστημάτων οδηγών ελέγχου ταχύτητας ηλεκτρομαγνητική συμβατότητα
πρότυπα και οι συγκεκριμένες μέθοδοι δοκιμής του), που αντιστοιχούν στο εθνικό τυποποιημένο GB12668.3-2012.
Χρόνος παράδοσης και στέλνοντας τρόπος
1. Για τη μικρή διαταγή μπορούμε πάντα παράδοση έξω μέσα σε 1 εβδομάδα.
2. Τα προϊόντα μας μπορούν να είναι μέσω του αέρα, του εδάφους ή της θάλασσας.
| Ποσότητα | 1-5 εξαρτήσεις | 50-100 εξαρτήσεις | 200-500 εξαρτήσεις |
| Χρόνος παράδοσης | Μέσα σε 3 ημέρες | 5-10 ημέρες | 15-25 ημέρες |
| Λεπτομέρειες συσκευασίας του σερβο Drive | |||||
| Προϊόντα | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Μέγεθος | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
